检查金属结构声发射传感器 GH150/1

监控用于管道管道式

产品概述

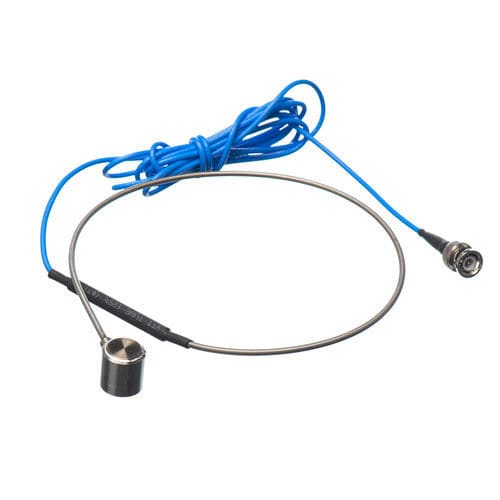

GH150/1为高温用窄频带声发射（AE）传感器，专为高温环境下金属结构的安装与检测设计。外壳及接收面为Invar不锈钢，配备金属管长度0.5 m及2 m一体式电缆（侧置BNC）。防护等级IP68，使用温度最高350 °C。

主要特点

• 外壳与接触面采用Invar不锈钢以保证热稳定性
• 窄频带谐振设计：谐振频率150 kHz，工作频带60 kHz–400 kHz
• 灵敏度峰值 >73 dB（Ref V/(m/s)）；出厂灵敏度测试并提供可追溯的响应曲线
• 工作温度范围 −20 °C 至 350 °C；防护等级IP68
• 耐热金属管0.5 m；一体式电缆2 m，侧置BNC接口

应用
适用于锅炉、压力容器、炉体、管道、罐体及其他暴露于高温环境的金属结构的AE监测与检测（工业炉、发电厂、石化装置等）。

技术规格
型号：GH150/1
谐振频率：150 kHz
频率范围：60 kHz–400 kHz
灵敏度峰值：>73 dB（Ref V/(m/s)）
工作温度：-20 °C 至 350 °C
尺寸（Ø×H）：19 × 19.5 mm
重量：105 g
外壳材料：Invar不锈钢
接收面材料：Invar不锈钢
防护等级：IP68
接口：一体式电缆上的BNC（侧置）
金属管长度：0.5 m
电缆长度：2 m
兼容前置放大器：PAS / PAV
标准信号电缆型号：SYV-50-3，STYV-50-2

配件

• 信号电缆：SYV-50-3 / STYV-50-2
• 安装方式：内置磁铁、扎带、定制夹具、自由安装杆
• 推荐前置放大器：PAS / PAV
