监控声发射传感器 GH150

测量压电磁性

描述

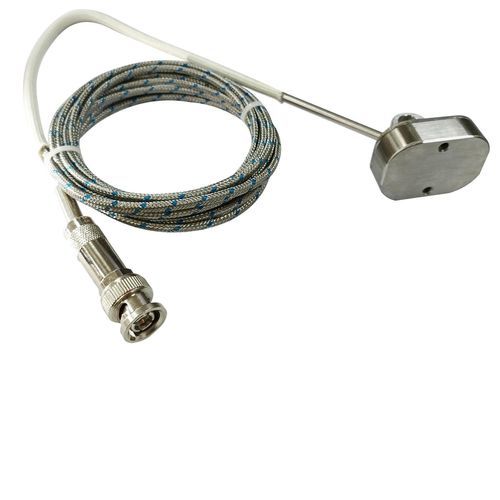

GH150 (Magnetic) 是一款用于超高温的声发射（AE）传感器，适用于在最高600 °C 的高温金属表面进行结构监测和无损检测。其具有260 kHz 谐振频率、不锈钢Invar接触面、IP68防护、用于保护电缆接口的20 cm耐热金属管以及3 m一体式BNC电缆。可选多种固定方式：自带磁体底座、扎带、定制夹具和自由安装杆。

特征

• 260 kHz 谐振频率
• 可选自带磁体底座用于临时安装
• 20 cm耐热金属管用于保护电缆接入处
• 3 m一体式BNC电缆（侧出）
• 矩形机身，具备多种安装接口
• IP68防护和Invar不锈钢接触面

何时使用 GH150 (Magnetic)
当需在标准AE传感器无法使用的极高温金属表面执行AE监测或无损检测时，应使用GH150 (Magnetic)。典型场景包括：

• 最高600 °C 的超高温监测
• 锅炉和炉窑的结构监测
• 在高温条件下对压力容器和工艺设备进行测试
• 热态阀门、法兰和金属构件监测
• 对高温结构进行临时AE检测
• 需要260 kHz 并能在600 °C 下工作的AE传感器的应用

安装注意事项
在超高温应用中，正确安装对于可靠的AE信号检测至关重要。建议做法：

• 在安装前确认实际表面温度
• 清洁并准备安装表面以确保稳定的声学耦合
• 根据温度、振动和表面状况选择磁性安装、扎带、定制夹具或自由安装杆
• 对于长期高温监测，尽可能使用机械稳定的夹具
• 将电缆远离直接热源、锋利边缘和运动部件布线
• 避免在传感器附近对电缆施加直接拉力或急弯
• 在正式测试或长期监测前验证通道响应

应用

• 高温管线监测
• 压力容器与工艺设备测试
• 锅炉与炉窑结构监测
• 高温阀门与法兰监测
• 热态金属结构检查
• 高温条件下的工厂设备故障诊断
• 高温结构的临时现场测试

技术参数

• 型号：GH150 (Magnetic)
• 谐振频率（Ref V/(m/s)）：260 kHz
• 频率范围：50 kHz – 600 kHz
• 灵敏度峰值（Ref V/(m/s)）：>60 dB
• 工作温度：-45 至 600 °C
• 尺寸（DxWxH）：30 × 40 × 10.5 mm
• 重量：200 g
• 外壳材料：Invar不锈钢 / 铜
• 正面材料：Invar不锈钢 / 铜
• 防护等级：IP68
• 连接器：一体式电缆上的BNC（侧出）
• 电缆长度：3 m
• 耐热金属管长度：20 cm
• 信号电缆型号：SYV‑50‑3 / STYV‑50‑2
• 固定方式：自带磁体 / 扎带 / 定制夹具 / 自由安装杆
• 兼容前置放大器：PAS / PAV
