监控声发射传感器 GH150

测量压电高温

概述

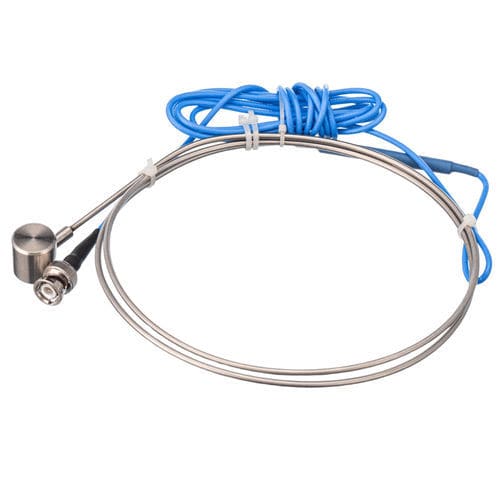

GH150是一款紧凑型150 kHz声发射（AE）传感器，适用于在最高600°C的高温金属表面上进行结构监测和无损检测。产品配备不锈钢Invar接触面与外壳、1–1.2米耐高温金属软管以隔离电缆，以及2米一体化电缆并配BNC接口。

特性

• 谐振频率：150 kHz
• 频率范围：60 kHz – 400 kHz
• 1–1.2 m耐高温金属软管
• 2 m一体化电缆，BNC接头
• 紧凑圆柱体 Ø19 × 19.5 mm
• 支持H20夹持安装；本版本无磁性底座
• 防护等级：IP68

何时使用 GH150

• 需要在高温金属结构上直接进行150 kHz AE监测时
• 高温压力容器监测与检测
• 热工业环境中的管线AE监测
• 高温存储罐和工艺设备监测
• 高温结构测试和现场故障排查
• 需使用延长金属管将电缆接口远离热源的场景
• 需在高达600°C环境下进行AE检测的应用

应用

• 压力容器AE测试
• 高温管线监测
• 存储罐与工艺设备监测
• 核电站设备检测
• 高温金属构件检验
• 高温下的结构健康监测
• 热金属结构的临时现场测试与故障排查

安装注意事项

• 确认实际安装面温度在传感器工作范围内
• 安装前清洁安装表面
• 根据实际表面温度选择合适的耐高温耦合剂
• 使用推荐的H20夹持件以保持稳定接触压力
• 尽可能将电缆连接和敷设远离直接热源
• 避免在传感器附近出现尖锐弯曲、电缆拉力或机械冲击
• 正式测试前验证通道响应；长期监测建议定期校验

兼容配件

• 前置放大器：PAS / PAV
• 夹持件：H20
• 信号电缆型号：SYV-50-3 / STYV-50-2

常见问题（摘选）

• Q1：GH150的最大工作温度是多少？ A1：在合适的安装条件（耦合、安装力、布线）下，GH150可在-20°C至600°C范围内工作。
• Q2：GH150的谐振频率是多少？ A2：谐振频率为150 kHz，工作频带约为60 kHz～400 kHz。
• Q3：该GH150版本有磁性底座吗？ A3：没有。本版本无磁性底座，采用紧凑圆柱体与延长金属管并支持H20夹持。磁性安装版本另行提供。
• Q6：GH150是否带内置前置放大器？ A6：不带。GH150为被动AE传感器，需搭配兼容的外置前置放大器（如PAS或PAV）。

技术规格 / 参数

• 谐振频率：150 kHz
• 频率范围：60 kHz – 400 kHz
• 灵敏度峰值：>40 dB
• 工作温度：-20°C 至 600°C
• 尺寸 (Ø×H)：19 × 19.5 mm
• 重量：125 g
• 外壳材料：不锈钢 Invar / 铜
• 接触面材料：不锈钢 Invar / 铜
• 防护等级：IP68
• 接口：BNC（电缆一体，侧面）
• 电缆长度：2 m
• 耐高温金属管长度：1–1.2 m
• 配件：信号电缆 SYV-50-3 / STYV-50-2；H20夹持件；兼容前置放大器 PAS / PAV
