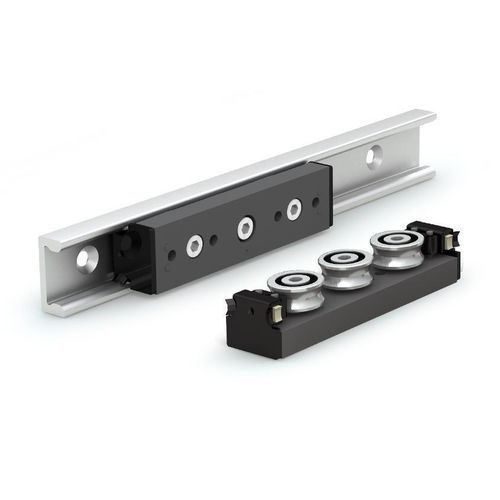

滚轮导轨 Rail Plus

28 mm43 mm钢

产品概述
PBC Linear 的 Steel Rail Plus 线性导轨系统用于解决并行导轨组件中的对准问题。该系统将冷拔镀锌钢导轨（多种宽度，长度可达 5,000 mm）与采用同心和偏心凸轮滚子的轻量铝制滑块结合。滑块的预载可调，用以调节刚性，实现重载运行、平稳运动和灵活安装。

关键功能要素

• 导轨：冷拔镀锌钢，紧凑 U 形型材，适用于空间受限的自动化与机器人安装；长度可达 5,000 mm，示例宽度为 28 mm 和 43 mm。
• 滑块：铝制本体，配备 3–6 个同心/偏心凸轮滚子，具可调预载以调节刚性和运行特性。
• 滑块类型：导向型、浮动型和旋转型，以满足不同的对准和约束要求。

滑块类型功能

• 导向滑块 — 定义运动路径并承载主载荷；滚子接触提供轴向和径向方向的双点约束。
• 浮动滑块 — 允许微小横向移动以吸收导轨间距误差，同时约束径向运动。
• 旋转滑块 — 允许有限的角度调整以补偿非平行或非同平面的导轨。

润滑与杂质防护
滑块具备可调预载，同时集成油浸毛毡擦拭器和刮刀，提供持续自润滑和杂质防护，降低维护需求。

性能亮点

• 最大动载能力（系列参考）：20,520 N。
• 通过凸轮滚子设计与可调预载实现平稳运动与重载能力。
• 安装灵活性：导轨提供沉头安装选项，滑块与 SRP 系列部件兼容。

应用
用于需要自动对准或补偿导轨间距/平行度误差的并行导轨直线运动系统——典型应用包括自动化、机器人、物料搬运和重载定位系统。

订购方式（系列级）

• 提供配置工具以对 Steel Rail Plus 组件进行尺寸选择与规格定义。
• 可通过站点工具获得报价与订购选项（配置 / 获取报价）。

规格 / 技术参数

• 系列 / 型号名称：Steel Rail Plus
• 制造商 / 品牌：PBC Linear
• 导轨材质：冷拔钢，镀锌
• 导轨长度：最长可达 5,000 mm（库存示例：250 mm、500 mm、1,000 mm；支持定制长度）
• 导轨宽度（示例）：28 mm 和 43 mm
• 滑块材质：铝制本体
• 滚子类型：同心和偏心凸轮滚子；布置可调
• 每个滑块的滚子数：通常为 3 到 6 个，视型号而定
• 滑块类型：导向、浮动、旋转
• 可调性：滑块具有可调预载以增强刚性
• 自润滑：集成油浸毛毡擦拭器及刮刀
• 最大动载能力（系列参考）：20,520 N
• 安装：导轨提供沉头安装选项；兼容 SRP 系列滑块/导轨配对
• 典型应用：并行导轨系统、自动化、机器人、需要补偿错位的重载线性定位
