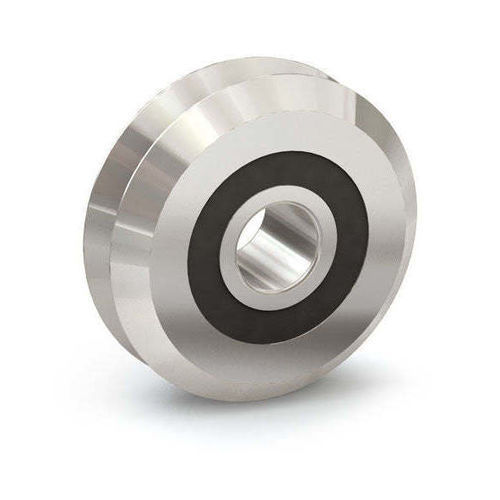

整体式轮子 V

不锈钢光滑滚珠

概述
V型轮是具有V形滚道的精密凸轮滚子轴承，设计用于在匹配的V轨、90°轨道或兼容的圆轴表面上运行。PBC Linear用于V-Guide®系列的V型轮采用双列角接触轴承结构，以承受径向和轴向载荷并提供平稳的导向运动。可用外径：20、30、45、60 mm；提供多种材料和密封型式以满足工业应用需求。

主要特性

• 双列角接触设计，适用于径向和轴向复合载荷
• 外径：20 mm、30 mm、45 mm、60 mm
• 材料选项：52100轴承钢和440不锈钢
• 密封选项：屏蔽、密封（永久润滑）、双重密封不锈钢
• 兼容303不锈钢同心和偏心衬套，用于固定定位或预载调整
• 适用于内/外90°导轨及兼容的圆轴表面

性能与额定（来自产品数据）

• 径向承载能力高达9,991 N（2,246 lb）
• 轴向承载能力高达2,313 N（520 lb）
• 工作温度范围：-20 °C至80 °C（-4 °F至176 °F）
• 最高转速：16,000 rpm
• 线速度等级：最高13.23 m/s

产品表
型号 | 直径（mm / in.） | 重量（g / oz） | 径向载荷（N / lb） | 轴向载荷（N / lb） | 材料 | 特性
VW1 | 20 / 3/4 | 12 / 0.42 | 1,260 / 283 | 297 / 67 | 52100轴承钢 | Shielded
VWS1 | 20 / 3/4 | 12 / 0.42 | 1,260 / 283 | 297 / 67 | 52100轴承钢 | Sealed
VWSS1 | 20 / 3/4 | 12 / 0.42 | 1,260 / 283 | 297 / 67 | 440不锈钢 | Sealed
VWSSXD1 | 20 / 3/4 | 12 / 0.42 | 1,260 / 283 | 297 / 67 | 440不锈钢 | Double Sealed
VW2 | 30 / 1 1/4 | 40 / 1.41 | 2,730 / 614 | 632 / 142 | 52100轴承钢 | Shielded
VWS2 | 30 / 1 1/4 | 40 / 1.41 | 2,730 / 614 | 632 / 142 | 52100轴承钢 | Sealed
VWSS2 | 30 / 1 1/4 | 40 / 1.41 | 2,730 / 614 | 632 / 142 | 440不锈钢 | Sealed
VWSSXD2 | 30 / 1 1/4 | 40 / 1.41 | 2,730 / 614 | 632 / 142 | 440不锈钢 | Double Sealed
VW3 | 45 / 1 3/4 | 136 / 4.79 | 6,166 / 1,386 | 1,448 / 326 | 52100轴承钢 | Shielded
VWS3 | 45 / 1 3/4 | 136 / 4.79 | 6,166 / 1,386 | 1,448 / 326 | 52100轴承钢 | Sealed
VWSS3 | 45 / 1 3/4 | 136 / 4.79 | 6,166 / 1,386 | 1,448 / 326 | 440不锈钢 | Sealed
VWSSXD3 | 45 / 1 3/4 | 136 / 4.79 | 6,166 / 1,386 | 1,448 / 326 | 440不锈钢 | Double Sealed
VW4 | 60 / 2 1/4 | 285 / 10 | 9,991 / 2,246 | 2,313 / 520 | 52100轴承钢 | Shielded
VWS4 | 60 / 2 1/4 | 285 / 10 | 9,991 / 2,246 | 2,313 / 520 | 52100轴承钢 | Sealed
VWSS4 | 60 / 2 1/4 | 285 / 10 | 9,991 / 2,246 | 2,313 / 520 | 440不锈钢 | Sealed
VWSSXD4 | 60 / 2 1/4 | 285 / 10 | 9,991 / 2,246 | 2,313 / 520 | 440不锈钢 | Double Sealed

材料与密封选项

• 材料：52100轴承钢（硬化滚道）与440不锈钢（耐腐蚀）
• 屏蔽轴承：防轻度污染
• 密封轴承：永久密封与润滑，可防尘防潮
• 双重密封不锈钢型：在严苛环境中提供更高的污染防护

衬套与安装

• 兼容衬套：同心衬套用于固定定位，偏心衬套用于预载/配合调整
• 衬套材料：303不锈钢；可配英制或公制紧固件

应用

• 自动化与机器人
• 输送与物料搬运
• 工业机械与制造设备
• 医疗与实验室设备

技术规格

• 可用直径：20 mm、30 mm、45 mm、60 mm
• 径向承载能力高达9,991 N（2,246 lb）
• 轴向承载能力高达2,313 N（520 lb）
• 工作温度：-20 °C至80 °C（-4 °F至176 °F）
• 最大转速：16,000 rpm
• 线速度等级：最高13.23 m/s
• 轴承类型：shielded（52100）、sealed（52100）、stainless sealed（440）、double-sealed stainless（440）
• 衬套：303不锈钢同心与偏心选项（英制或公制紧固件）
• 设计：双列角接触滚子轴承，带V形滚道
• 兼容导轨类型：内/外90°导轨及圆轴表面
