滚轮导轨 Rail Standard

35 mm28 mm43 mm

概述

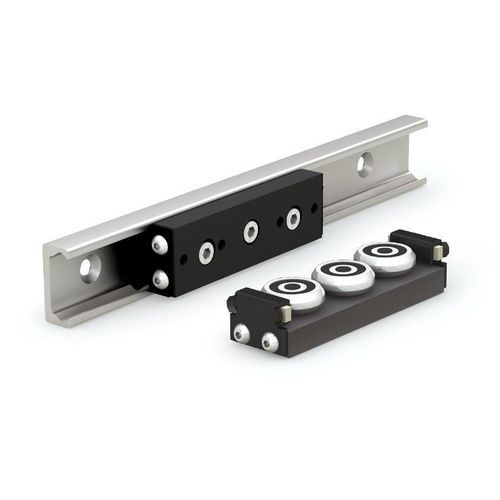

标准直线导轨（钢制导轨）将U型研磨钢直线导轨与配备3–5个钢制凸轮滚子的高强度铝制滑块结合。导轨定义固定轨迹；滑块（导板）支撑并引导运动载荷。同心滚子承载载荷，偏心滚子用于调节以消除间隙，确保平稳受控运动。

设计特点

• 高强度铝制滑块本体，提供轻量且刚性的支撑
• 每个滑块配备3–5个钢制凸轮滚子（同心和偏心类型，用于承载和间隙调整）
• U型研磨钢直线导轨，提供精确的导向和重复定位

润滑与污染防护

• 内置油浸毛毡擦拭器，为滚道提供持续润滑
• 刮片可移除碎屑和污染物，保护滚动面，适用于恶劣环境

安装与定制

• 导轨可提供平底孔（counterbore）安装，适用于薄头螺钉与表面齐平或低于表面
• 可通过配置选项提供沉头安装（countersunk），锥形螺钉可完全与表面齐平

性能与应用

• 可调预紧以提高刚性和稳定性
• 最大动载荷：19,650 N
• 低摩擦与高刚性，适用于紧凑型高速自动化、物料搬运和机器人
• 导轨长度可达3200 mm

技术参数

• 滑块材料：高强度铝
• 滚子材料：钢制凸轮滚子（同心与偏心）
• 滚子数量：每个滑块3–5个（视型号而定）
• 导轨型面：U型研磨钢直线导轨
• 最大动载荷：19,650 N
• 内置润滑：油浸毛毡擦拭器
• 污染防护：刮片
• 安装方式：平底孔（标准）或沉头（可配置）
• 最大导轨长度：可达3200 mm
• 典型应用：紧凑型高速自动化、物料搬运、机器人
