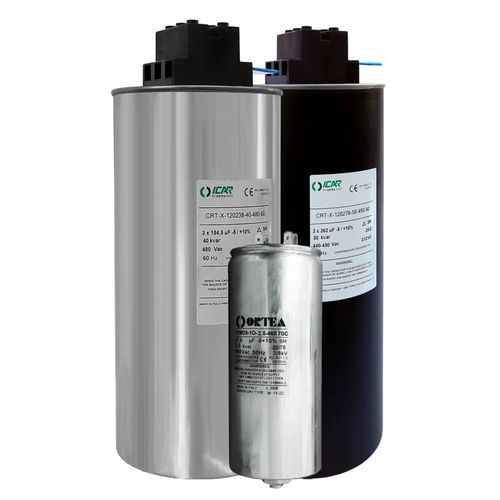

圆柱形电容器 CRM25-1O

PFCPFC电阻

概述
用于功率因数校正的元件：单相电容器（CRM25-1 系列）和三相电容器（CRT‑X 系列），提供单件与套件形式。

单相电容器 — CRM25-1 Revamping
表头：型号 | 名称 | 额定电压 | 容量 | 直径 | 高度 | 频率
示例：
6DCRMO0333D50 | CRM25-1O | 400 V | 3.33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333B50 | CRM25-1O | 460 V | 3.33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333C50 | CRM25-1O | 550 V | 3.33 kVAr | 60 mm | 140 mm | 50 Hz

KIT 单相电容器 — CRM25-1 Revamping
KIT 示例：
ICRM25333400 | CRM25-1O | 400 V | 3.33 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25333460 | CRM25-1O | 460 V | 3.33 kVAr | 60 mm | 140 mm | 50 Hz

单相电容器 — CRM25-1 70°C
示例：
6DCRMO0250D50 | CRM25-1O | 400 V | 2.5 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0265E50 | CRM25-1O | 660 V | 2.5 kVAr | 60 mm | 140 mm | 50 Hz

KIT 单相电容器 — CRM25-1 70°C
示例：
ICRM25250400 | CRM25-1O | 400 V | 2.5 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25250550 | CRM25-1O | 550 V | 2.5 kVAr | 60 mm | 140 mm | 50 Hz

单相电容器 — CRM25-1
代表性示例：
6DCRMO0069A50 | CRM25-1O | 415 V | 0.69 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0138A50 | CRM25-1O | 415 V | 1.38 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0275A50 | CRM25-1O | 415 V | 2.75 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMK0550A50 | CRM25-1K | 415 V | 5.5 kVAr | 60 mm | 138 mm | 50 Hz

KIT 单相电容器 — CRM25-1
KIT 示例：
ICRM25069415 | CRM25-1O | 415 V | 0.69 kVAr | 60 mm | 90 mm | 50 Hz
ICRM25275460 | CRM25-1O | 460 V | 2.75 kVAr | 60 mm | 140 mm | 50 Hz

放电电阻
型号 | 规格
6RA21610262 | 120 kΩ — 500 V — 2 W
6RA21610263 | 180 kΩ — 500 V — 2 W
6RA21610265 | 330 kΩ — 750 V — 3 W

三相电容器 — CRT‑X Gray
表头与示例（50 Hz）：
6DCRTX0500F50 | CRT‑X gray | 400–415 V | 5 kVAr | 75 mm | 210 mm | 50 Hz
6DCRTX1500F50 | CRT‑X gray | 400–415 V | 15 kVAr | 100 mm | 210 mm | 50 Hz
6DCRTX5000F50 | CRT‑X gray | 400–415 V | 50 kVAr | 120 mm | 280 mm | 50 Hz

CRT‑X Gray 其他变体
包含 450 V、525 V、690 V 以及混合范围（如 400–415 V）；功率 5–50 kVAr；直径 75–120 mm；高度 210–280 mm，视型号而定。

CRT‑X — 60 Hz / 480 V / 480–525 / 480–690 变体
提供适用于 60 Hz 及 480 V、525 V、690 V 等额定电压的专用型号，具有对应的尺寸与功率等级。

三相电容器 — CRT‑X Black
CRT‑X black 系列在功率、额定电压和外形上与 gray 版本一致，对应相同 kVAr 等级的尺寸。

技术规格

• 产品系列：CRM25-1（单相）和 CRT‑X（三相）；单元与套件形式。
• 额定电压：400、415、450、460、480、525、550、660、690 V 及范围（如 400–415 V）。
• 额定容量：0.69 kVAr 至 50 kVAr，视型号而定。
• 典型直径：60 mm（单相小型），75 / 85 / 100 / 120 mm（三相）。
• 典型高度：80 / 90 / 138 / 140 / 210 / 247 / 280 mm，依型号与功率而定。
• 工作频率：标准 50 Hz；部分型号提供 60 Hz 变体。
• 形态：单体电容器与用于安装/翻新的 KIT。
• 配件：放电电阻，标明阻值和额定功率以便安全放电。
