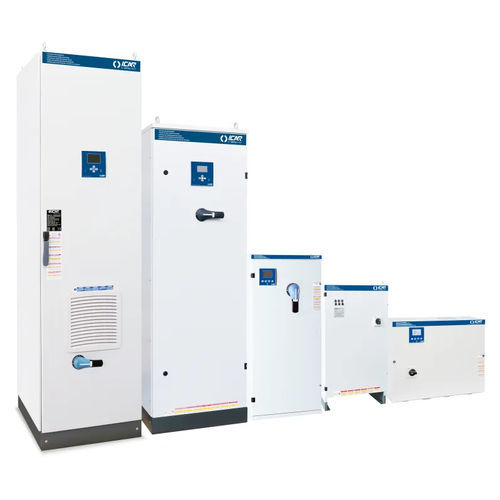

功率因数校正系统 VP20

概述
基于高梯度金属化聚丙烯 plus 电容器的模块化功率因数校正解决方案。提供固定电容组和自动补偿系统，具有多种防护等级和机架配置。适用于供电电压 400–415 V 的工业场所。

技术参数
额定系统电压 Ue：400–415 V
电容器额定电压 Un：460 V
电容器最大工作电压 Umax：500 V
频率：50 Hz
THDIR（电流总谐波失真）：≤ 27%

固定无功补偿 - SUPERriphaso
零件号 | 名称 | 无功功率 Ue=400V (kVAr) | 防护等级 | 重量 (kg) | 数据表可用
IA3ZLK175050001 | SUPERriphaso | 5.5 | IP40 | 2.1

自动无功补偿系统 - MINImatic
零件号 | 名称 | 无功功率 Ue=415V (kVAr) | 无功功率 Ue=400V (kVAr) | 负荷断开开关 (A) | Icc | 防护等级 | 重量 (kg) | 数据表可用
IF2ZLF237550652 | MINImatic | 30 | 28 | 125 | 9 | IP3X | 81
IF2ZLF252550652 | MINImatic | 42 | 39 | 125 | 9 | IP3X | 84
IF2ZLF275050652 | MINImatic | 60 | 56 | 250 | 9 | IP3X | 94
IF2ZLF290050652 | MINImatic | 73 | 68 | 250 | 9 | IP3X | 106
IF2ZLF311250652 | MINImatic | 90 | 84 | 250 | 9 | IP3X | 115
IF2ZLF313550652 | MINImatic | 108 | 101 | 400 | 9 | IP3X | 126
IF2ZLF315050652 | MINImatic | 120 | 112 | 400 | 9 | IP3X | 132

自动无功补偿系统 - MINImatic IP55
零件号 | 名称 | 无功功率 Ue=415V (kVAr) | 无功功率 Ue=400V (kVAr) | 负荷断开开关 (A) | Icc | 防护等级 | 重量 (kg) | 数据表可用
IJ2ZLF237550654 | MINImatic IP55 | 30 | 28 | 125 | 9 | IP55 | 81
IJ2ZLF254550654 | MINImatic IP55 | 42 | 39 | 125 | 9 | IP55 | 84
IJ2ZLF275050654 | MINImatic IP55 | 60 | 56 | 250 | 9 | IP55 | 94
IJ2ZLF290050654 | MINImatic IP55 | 73 | 68 | 250 | 9 | IP55 | 106
IJ2ZLF311250654 | MINImatic IP55 | 90 | 84 | 250 | 9 | IP55 | 115
IJ2ZLF313550654 | MINImatic IP55 | 108 | 101 | 400 | 9 | IP55 | 126
IJ2ZLF315050654 | MINImatic IP55 | 120 | 112 | 400 | 9 | IP55 | 132

自动无功补偿系统 - MULTImatic
零件号 | 名称 | 无功功率 Ue=415V (kVAr) | 无功功率 Ue=400V (kVAr) | 负荷断开开关 (A) | Icc | 防护等级 | 重量 (kg) | 数据表可用
IN2ZLF316550700 | MULTImatic | 133 | 124 | 400 | 25 | IP4X | 240
IN2ZLF320650700 | MULTImatic | 166 | 155 | 400 | 25 | IP4X | 280
IN2ZLF324850700 | MULTImatic | 199 | 186 | 630 | 25 | IP4X | 300
IN2ZLF328950700 | MULTImatic | 232 | 217 | 630 | 25 | IP4X | 340
IN2ZLF333050700 | MULTImatic | 265 | 248 | 630 | 25 | IP4X | 360
IN2ZLF337150700 | MULTImatic | 297 | 278 | 630 | 25 | IP4X | 400
IN2ZLF341350700 | MULTImatic | 331 | 309 | 800 | 50 | IP4X | 420
IN2ZLF345450700 | MULTImatic | 364 | 340 | 800 | 50 | IP4X | 490
IN2ZLF349550700 | MULTImatic | 397 | 371 | 800 | 50 | IP4X | 505
IN2ZLF353650700 | MULTImatic | 430 | 402 | 2x630 | 25 | IP4X | 640
IN2ZLF357850700 | MULTImatic | 463 | 433 | 2x630 | 25 | IP4X | 660
IN2ZLF361950700 | MULTImatic | 496 | 464 | 2x630 | 25 | IP4X | 700
IN2ZLF366050700 | MULTImatic | 530 | 495 | 2x630 | 25 | IP4X | 720
IN2ZLF370150700 | MULTImatic | 563 | 526 | 2x630 | 25 | IP4X | 740
IN2ZLF374350700 | MULTImatic | 596 | 557 | 2x800 | 50 | IP4X | 760
IN2ZLF378450700 | MULTImatic | 628 | 587 | 2x800 | 50 | IP4X | 820
IN2ZLF382550700 | MULTImatic | 662 | 619 | 2x800 | 50 | IP4X | 840
IN2ZLF390850700 | MULTImatic | 730 | 682 | 2x800 | 50 | IP4X | 980
IN2ZLF399050700 | MULTImatic | 796 | 744 | 2x800 | 50 | IP4X | 1010

自动无功补偿系统 - MULTImatic IP55
零件号 | 名称 | 无功功率 Ue=415V (kVAr) | 无功功率 Ue=400V (kVAr) | 负荷断开开关 (A) | Icc | 防护等级 | 重量 (kg) | 数据表可用
IP2ZLF316550700 | MULTImatic IP55 | 133 | 124 | 400 | 25 | IP55 | 240
IP2ZLF320650700 | MULTImatic IP55 | 166 | 155 | 400 | 25 | IP55 | 280
IP2ZLF324850700 | MULTImatic IP55 | 199 | 186 | 630 | 25 | IP55 | 300
IP2ZLF328950700 | MULTImatic IP55 | 232 | 217 | 630 | 25 | IP55 | 340
IP2ZLF333050700 | MULTImatic IP55 | 265 | 248 | 630 | 25 | IP55 | 360
IP2ZLF337150700 | MULTImatic IP55 | 297 | 278 | 630 | 25 | IP55 | 400
IP2ZLF341350700 | MULTImatic IP55 | 331 | 309 | 800 | 50 | IP55 | 420
IP2ZLF345450700 | MULTImatic IP55 | 364 | 340 | 800 | 50 | IP55 | 490
IP2ZLF349550700 | MULTImatic IP55 | 397 | 371 | 800 | 50 | IP55 | 505
IP2ZLF353650700 | MULTImatic IP55 | 430 | 402 | 2x630 | 25 | IP55 | 640
IP2ZLF357850700 | MULTImatic IP55 | 463 | 433 | 2x630 | 25 | IP55 | 660
IP2ZLF361950700 | MULTImatic IP55 | 496 | 464 | 2x630 | 25 | IP55 | 700
IP2ZLF366050700 | MULTImatic IP55 | 530 | 495 | 2x630 | 25 | IP55 | 720
IP2ZLF370150700 | MULTImatic IP55 | 563 | 526 | 2x630 | 25 | IP55 | 740
IP2ZLF374350700 | MULTImatic IP55 | 596 | 557 | 2x800 | 50 | IP55 | 760
IP2ZLF378450700 | MULTImatic IP55 | 628 | 587 | 2x800 | 50 | IP55 | 820
IP2ZLF382550700 | MULTImatic IP55 | 662 | 619 | 2x800 | 50 | IP55 | 840
IP2ZLF390850700 | MULTImatic IP55 | 730 | 682 | 2x800 | 50 | IP55 | 980
IP2ZLF399050700 | MULTImatic IP55 | 796 | 744 | 2x800 | 50 | IP55 | 1010

机架 - MINIrack
零件号 | 名称 | 无功功率 Ue=415V (kVAr) | 无功功率 Ue=400V (kVAr) | 防护等级 | 重量 (kg) | 数据表可用
IW2ZLF175050000 | MINIrack | 6 | 5.6 | IP00 | 10
IW2ZLF215050000 | MINIrack | 12 | 11.2 | IP00 | 11
IW2ZLF222550000 | MINIrack | 18 | 16.8 | IP00 | 13
IW2ZLF230050000 | MINIrack | 24 | 22.4 | IP00 | 14
IW2ZLF237550000 | MINIrack | 32 | 30 | IP00 | 16

机架 - MULTIrack
零件号 | 名称 | 无功功率 Ue=415V (kVAr) | 无功功率 Ue=400V (kVAr) | 防护等级 | 重量 (kg) | 数据表可用
IX2ZLF241250000 | MULTIrack | 33 | 31 | IP00 | 19
IX2ZLF282550000 | MULTIrack | 70 | 62 | IP00 | 27

技术特性

• 类型：功率因数校正系统（固定式与自动式）
• 电容器类型：高梯度金属化聚丙烯 plus 电容器
• 额定供电电压范围：400–415 V
• 电容器额定电压：460 V
• 电容器最大工作电压：500 V
• 频率：50 Hz
• THDIR：≤ 27%
