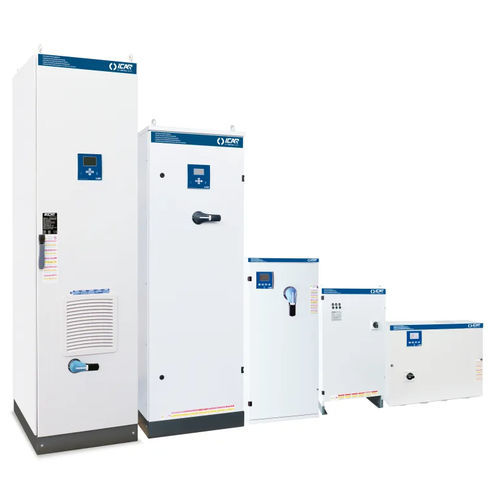

功率因数校正系统 FH30-60Hz-400V

简要说明
基于高梯度金属化聚丙烯电容器的功率因数校正解决方案，适用于 400 V、60 Hz 系统。MULTImatic 模块化型号覆盖宽范围无功功率。

技术规格（摘要）
额定电压 Ue：400 V
电容器额定电压 Un：480 V
最大运行电压 Umax：528 V
频率：60 Hz
THDIR：100%
250 Hz 时的 I：>25%
THDVR：≤6%
去调谐频率 fD：162

可用版本 / 产品表
部件编号 | 名称 | 无功功率 Ue=400V (kVAr) | 负荷断路器 | Icc | 防护等级 | 重量 (kg)
IN7JFF281060702 | MULTImatic | 81 | 250 | 17 | IP4X | 220
IN7JFF311460702 | MULTImatic | 114 | 250 | 17 | IP4X | 260
IN7JFF314660702 | MULTImatic | 146 | 400 | 25 | IP4X | 300
IN7JFF317960702 | MULTImatic | 179 | 400 | 25 | IP4X | 325
IN7JFF321160702 | MULTImatic | 211 | 630 | 25 | IP4X | 365
IN7JFF324460702 | MULTImatic | 244 | 630 | 25 | IP4X | 385
IN7JFF327660702 | MULTImatic | 276 | 630 | 25 | IP4X | 415
IN7JFF330960702 | MULTImatic | 309 | 800 | 50 | IP4X | 445
IN7JFF334160702 | MULTImatic | 342 | 800 | 50 | IP4X | 475
IN7JFF337460702 | MULTImatic | 374 | 800 | 50 | IP4X | 505
IN7JFF340660702 | MULTImatic | 407 | 2x630 | 25 | IP4X | 775
IN7JFF345560702 | MULTImatic | 455 | 2x630 | 25 | IP4X | 800
IN7JFF352060702 | MULTImatic | 520 | 2x630 | 25 | IP4X | 860
IN7JFF358560702 | MULTImatic | 585 | 2x800 | 50 | IP4X | 920
IN7JFF365060702 | MULTImatic | 650 | 2x800 | 50 | IP4X | 980
IN7JFF371560702 | MULTImatic | 715 | 2x800 | 50 | IP4X | 1040
IN7JFF378060702 | MULTImatic | 780 | 2x800 | 50 | IP4X | 1100

特性 / 技术规格

• 额定电压 Ue：400 V
• 电容器额定电压 Un：480 V
• 最大运行电压 Umax：528 V
• 频率：60 Hz
• THDIR：100%
• 250 Hz 时的 I：>25%
• THDVR：≤6%
• 去调谐频率 fD：162
• MULTImatic 型号可提供 81 至 780 kVAr 的无功功率范围（Ue=400V）
