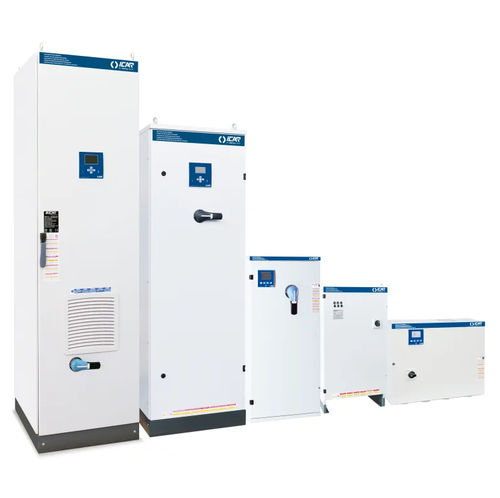

功率因数校正系统 / 带有自感应 FV35

概述
采用高梯度金属化聚丙烯（PLUS）电容的失谐型自动无功功率补偿（PFC）系统。针对工业 400 V 网络设计，用于改善功率因数、抑制谐波共振，并在存在谐波时提供稳定的无功补偿。

技术参数

• 额定系统电压 (Ue)：400 V
• 电容器额定电压 (Un)：550 V
• 最大工作电压 (Umax)：600 V
• 频率：50 Hz
• THDIR：100 %
• I250Hz：>25 %
• THDVR：≤6 %
• 失谐频率 (fD)：135 Hz

失谐自动补偿系统 — MULTImatic（示例）
型号 | 名称 | 无功功率 Ue=400V | 断开装置 | Icc | 防护等级 | 重量 | 数据表
IN5LFF260050702 | MULTImatic | 60 kVAr | 250 | 17 | IP4X | 250 | 数据表可用（PDF）
IN5LFF310050702 | MULTImatic | 100 kVAr | 250 | 17 | IP4X | 315 | 数据表可用（PDF）
IN5LFF314050702 | MULTImatic | 140 kVAr | 400 | 25 | IP4X | 380 | 数据表可用（PDF）
IN5LFF320050702 | MULTImatic | 200 kVAr | 630 | 25 | IP4X | 460 | 数据表可用（PDF）
IN5LFF324050702 | MULTImatic | 240 kVAr | 630 | 25 | IP4X | 520 | 数据表可用（PDF）
IN5LFF328050702 | MULTImatic | 280 kVAr | 2x400 | 25 | IP4X | 740 | 数据表可用（PDF）
IN5LFF332050702 | MULTImatic | 320 kVAr | 2x630 | 25 | IP4X | 800 | 数据表可用（PDF）
IN5LFF336050702 | MULTImatic | 360 kVAr | 2x630 | 25 | IP4X | 860 | 数据表可用（PDF）
IN5LFF340050702 | MULTImatic | 400 kVAr | 2x630 | 25 | IP4X | 920 | 数据表可用（PDF）
IN5LFF344050702 | MULTImatic | 440 kVAr | 2x630 | 25 | IP4X | 980 | 数据表可用（PDF）
IN5LFF348050702 | MULTImatic | 480 kVAr | 2x630 | 25 | IP4X | 1040 | 数据表可用（PDF）

失谐机架 — MULTIrack（示例）
型号 | 名称 | 无功功率 Ue=400V | 防护等级 | 重量 | 数据表
IX5LFF220050009 | MULTIrack | 20 kVAr | IP00 | 38 | 数据表可用（PDF）
IX5LFF240050009 | MULTIrack | 40 kVAr | IP00 | 62 | 数据表可用（PDF）

备注
每个参考型号均提供数据表和配置资料（PDF）。有关选型、安装及谐波分析，请联系技术支持。
