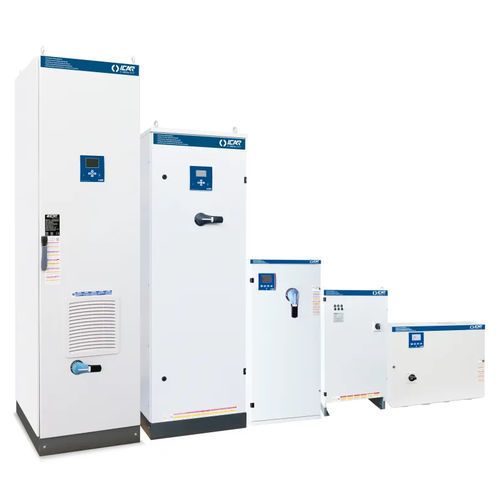

功率因数校正系统 HP10-60Hz-400V

概述
基于金属化聚丙烯电容的模块化功率因数校正解决方案，适用于低压工业系统。适用于400 V、60 Hz运行，提供EUROrack紧凑格式。

技术规格
额定系统电压 (Ue)：400 V
电容器额定电压 (Un)：400 V
最高工作电压 (Umax)：440 V
额定频率：60 Hz
THDIR%：≤12%

可用配置 - EUROrack
零件号 | 名称 | 无功功率 Ue=400V (kVAr) | 无功功率 Ue=480V (kVAr) | 防护等级
IY0AFF225060359 | EUROrack | 25 | 25 | IP00
IY0AFF250060359 | EUROrack | 50 | 50 | IP00
IY0AFF275060359 | EUROrack | 75 | 75 | IP00
IY0AFF310060359 | EUROrack | 100 | 100 | IP00

应用

• 工业和商业低压网络的功率因数校正
• 用于电机、配电柜的无功补偿柜
• 提高电网质量及谐波管理

特性 / 技术细节

• 金属化聚丙烯介质，采用高梯度设计
• 400 V时可用无功功率：25、50、75、100 kVAr
• 所列EUROrack型号防护等级：IP00
• 额定与最高电压：Un 400 V，Umax 440 V
• 额定频率：60 Hz；THDIR% ≤12%
