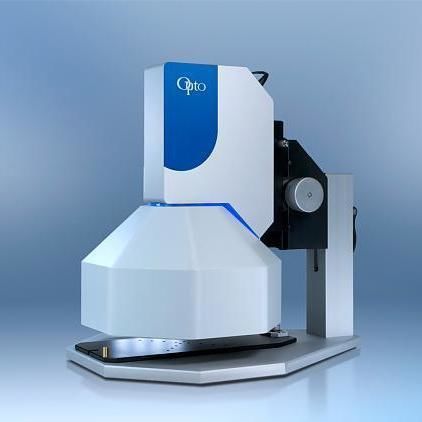

光学检测系统 solino®电光学多光谱半导体式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 技术
- 光学, 拍照式, 电光学, 多光谱, 数字, 2D, 静力, IA, 反向散射, 非接触式, LED式, CMOS, 动态范围分析, 半导体式, 荧光
- 运行模式
- 自动, 自动化
- 类型
- 质量控制, 缺陷检测, 表面缺陷, 视觉, 表面, 反射表面用, BGA, 色彩, 损伤检测
- 应用
- 用于生产, 用于包装业, 用于汽车工业, 用于电子行业, 用于制药业, 用于印刷业, PCB印刷电路板, 用于航空航天业, 用于无损检验, 用于冶金产业
- 应用产品
- 用于线缆, 晶圆, 用于膜, 焊接带, 面料, 复合材料结构, 用于铝薄板, 太阳能电池串, 钢板材, 用于透明零件
- 其他特性
- 高解析度, 电脑控制, 非接触式
产品介绍
Pin Nozzle Filter Opto solino RTI sensor
100-SO-10-MAN-001 / AN_SO_PN_26-05
針式噴嘴過濾器 Opto solino RTI 感測器
100-SO-10-MAN-001 / AN_SO_PN_26-05
客户任务 销式喷嘴过滤器为微穿孔精密件应用于过滤、流体控制和计量。制造商需要可靠的检测方法以验证微孔阵列、孔几何、孔缘状况、滤板表面质量及孔内污染等项目。
检测挑战 由于微米级重复特征和反光金属表面传统机器视觉难以稳定检测。常见挑战包括
技术原理 solino® RTI 传感器采用基于BRDF的计算成像。系统在毫秒级采集64张多方向照明图像计算重建表面反射信息揭示传统成像难以检测的表面结构。关键要素
应用 solino® 50×50 传感器可用于钻孔、加工或表面处理后的销式喷嘴过滤器检测。典型检测目标
技术优势 受控的多方向照明与计算重构提升对以下项的可视化
解决方案架构 典型系统组成
结论 通过受控多方向照明与BRDF计算成像相结合solino® RTI 传感器能揭示传统视觉系统无法稳定检测的微米级表面结构与缺陷帮助制造商实现早期缺陷发现并保证过滤和流体控制应用中的一致质量。
100-SO-10-MAN-001 / AN_SO_PN_26-05
針式噴嘴過濾器 Opto solino RTI 感測器
100-SO-10-MAN-001 / AN_SO_PN_26-05
客户任务 销式喷嘴过滤器为微穿孔精密件应用于过滤、流体控制和计量。制造商需要可靠的检测方法以验证微孔阵列、孔几何、孔缘状况、滤板表面质量及孔内污染等项目。
检测挑战 由于微米级重复特征和反光金属表面传统机器视觉难以稳定检测。常见挑战包括
- 抛光或加工金属的强镜面反射与眩光
- 大量重复的小孔需一致性检测
- 孔边缘的毛刺和缺陷影响流动但难以识别
- 孔内深度与阴影效应随照明方向变化
- 微孔内部的颗粒、残留物或堵塞
- 加工痕迹、抛光差异等表面差异掩盖缺陷
- 零件工艺波动导致表面外观不一致
技术原理 solino® RTI 传感器采用基于BRDF的计算成像。系统在毫秒级采集64张多方向照明图像计算重建表面反射信息揭示传统成像难以检测的表面结构。关键要素
- 64灯多方向LED照明集成半球
- 光度立体photometric stereo图像采集
- 基于反射的表面重构
- 计算机增强的缺陷显著化
应用 solino® 50×50 传感器可用于钻孔、加工或表面处理后的销式喷嘴过滤器检测。典型检测目标
- 微孔阵列和穿孔图案
- 孔径边缘与孔质量
- 滤板表面加工质量
- 孔内污染、颗粒及堵塞
- 零件整体结构一致性
技术优势 受控的多方向照明与计算重构提升对以下项的可视化
- 微孔周围的毛刺与边缘缺陷
- 孔内的污染或堵塞
- 微划痕与加工痕迹
- 板面粗糙度变化
解决方案架构 典型系统组成
- 集成64灯LED半球照明的 solino® RTI 传感器
- 高分辨率20MP工业相机系统组件
- 用于采集、重构与分析的 solinoStudio 软件
- 将滤件置于 solino® 传感器下方
- 在不同照明方向下采集一系列图像
- 计算重构表面反射信息
- 在 solinoStudio 中可视化并分析结果
结论 通过受控多方向照明与BRDF计算成像相结合solino® RTI 传感器能揭示传统视觉系统无法稳定检测的微米级表面结构与缺陷帮助制造商实现早期缺陷发现并保证过滤和流体控制应用中的一致质量。
- 技术规格基于BRDF的计算成像原理
- 在多照明方向下采集64张图像
- 64灯多方向LED照明集成半球
- 光度立体采集与基于反射的表面重构
- 计算增强的缺陷显著化与结构CPI成像模式
- 典型传感器solino® 50×50 sensor / solino® RTI sensor
- 页面所示物料号100-SO-50-MAN-001 solino® 50x50-Viewer & Stand
- 高分辨率20MP工业相机系统组件
- solinoStudio 软件用于采集、重构与分析
- 紧凑设计便于集成到自动化生产或检测工位
