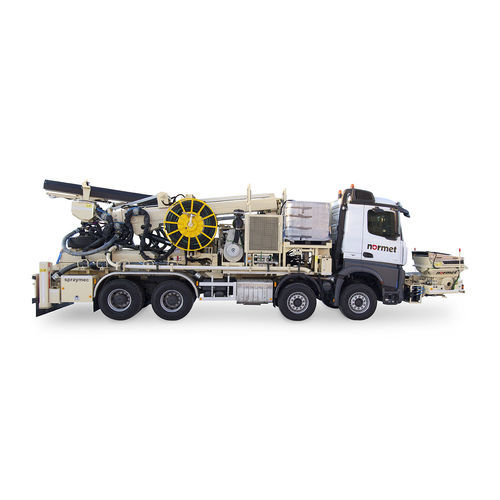

隧道钻孔车 SPRAYMEC NORRUNNER 140 DVC

电动履带式

概述
Spraymec NorRunner 140 DVC 是一款车载、道路合规的隧道喷射混凝土机，适用于中至大型隧道断面。设备可由柴油发动机与电液一体的动力装置驱动，或通过接入市电实现无本地排放的运行。关键喷射组件包括与混凝土输送同步的促进剂加药系统、具有独立输送缸控制的低脉动 NSP 30 混凝土泵，配合闭环控制系统协同工作。该机配备精密喷射机械臂、车载大流量压缩机及自动输送线和喷嘴清洗系统，可在苛刻的地下环境中减少堵塞并提高喷射可靠性。

补充说明
可选配自动化与测量系统：SmartSpray 喷射自动化系统及 SmartScan 混凝土厚度测量系统。NorRunner 140 DVC 可作为完整喷射混凝土解决方案的一部分提供，包含输送设备、施工化学品及配套服务。

主要参数

• 车载隧道喷射机
• 最大水平覆盖：可达 28 m
• 最大垂直到达：可达 19.5 m
• 混凝土泵吐出量：最高 30 m3/h（NSP 30）
• 行驶高度（转运高度）：3.8 m

特性

• 倒车摄像头以提升倒车视野
• 符合人体工学的驾驶与操作环境
• 灵活且精确的喷射臂，具备垂直和水平跟踪功能
• 上臂伸缩自动动作及喷嘴旋转功能
• 出色的回弹防护和比例控制、压力控制的液压动作
• 支持 Normet SmartSpray 自动化系统准备
• 兼容 Normet SmartScan 厚度测量系统
• 低脉动 NSP 30 喷射泵（最高 30 m3/h），带反转功能
• 促进剂系统：液压驱动泵（12 bar）及 1000 升储罐（可选第二个 1000 升罐）
• 促进剂投加与混凝土输送完全同步
• 远程行驶系统（ReCoDrive）实现远程移位
• 液压驱动转子叶片式压缩机，可选风量 8 / 10 / 13.8 m3/min
• 55 kW 电液动力包用于喷臂、泵、S 管和计量系统
• 支持有线或无线高级远程控制，2/4 操纵杆（可选桥接电缆）
• 高压清洗机与 1000 升不锈钢水箱用于设备清洗与预润滑
• 液压驱动水管卷盘
• 泵和喷臂自动润滑系统
• 带料斗保护罩的自动混凝土管线清洗系统
• 模板油系统
• 可伸缩液压后支腿
• 防冻液箱 300 L
• 增压水泵及液压油加注泵
• 工具与备件存放箱（含工具套装）
• 可选喷射条件监测系统
• 可选促进剂加热套件与电动搅拌机
• 可选油路旁通滤清器套件

关于到达范围的说明
概述中提及最大水平覆盖约 28 m，垂直到达约 19–19.5 m；关键参数将最大垂直到达列为 19.5 m。

技术规格

• 产品类型：车载、道路合规的隧道喷射混凝土机
• 型号：NorRunner 140 DVC
• 最大水平覆盖：28 m（概述）
• 最大垂直覆盖/到达：19 m（概述）和 19.5 m（关键参数）
• 混凝土泵：NSP 30，低脉动，带反转功能，最高 30 m3/h
• 行驶高度：3.8 m
• 动力包：55 kW 电液动力包
• 促进剂系统：液压驱动泵（12 bar），1000 L 储罐（可选第二个 1000 L 储罐）
• 压缩机：液压驱动转子叶片式，8 / 10 / 13.8 m3/min
• 水箱：1000 L 不锈钢用于高压清洗
• 防冻液箱：300 L
• 自动混凝土管线清洗与自动润滑系统
• ReCoDrive 远程行驶及多种远程控制选项
• 可选系统：SmartSpray、SmartScan
• 车载存储与工具套装标配
