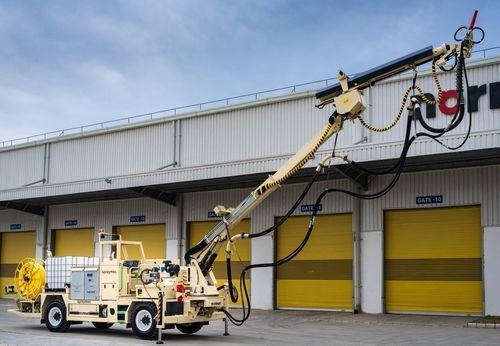

移动式混凝土泵 SPRAYMEC 5100

隧道工程矿用

概述
Spraymec 5100 是为中大型隧道断面设计的移动式混凝土喷射机。闭环加速剂投加可与混凝土输出同步。低脉动 NSP 30 双活塞泵（最高 30 m3/h）配合独立液压控制，保证混凝土流量稳定。高机动性的喷射操纵臂提供大覆盖范围和反弹防护。车载大流量压缩机和大口径钢管可减少堵塞。控制件达 IP65 等级，并支持 CAN 总线诊断；可选自动清洗和润滑系统以提升可用性。四轮转向与四轮驱动适用于狭窄地下作业环境。

主要参数

• 刚性车架隧道喷射机
• 最大垂直到达：14 m
• 混凝土泵送量：最高 30 m3/h（NSP 30）
• 行走高度：2.9 m

功能
安全

• FOPS/ROPS 认证驾驶室
• 驾驶室门联锁开关，标配安全制动动作
• 可选倒车摄像头以提高倒车视野
• SAHR 故障安全制动系统

人体工程学与操作环境

• 驾驶室以人体工程学和安全为优先设计
• 带安全开关的悬挂驾驶员座椅与可收纳腹部安全带

生产力与效率

• 灵活精确的喷射臂，具备垂直和水平跟踪、上臂伸缩自动动作及喷嘴进动
• 优异的反弹防护与按压力比例控制的液压动作
• 可选 Normet SmartScan 混凝土厚度测量系统
• 低脉动 NSP 30 双活塞混凝土泵（最高 30 m3/h），带反转功能与液压驱动搅拌器
• 加速剂系统：液压驱动、电控泵（12 bar），1000 l 加速剂罐（可选第二个 1000 l 罐）
• 加速剂投加与混凝土供给完全同步
• 高压清洗机带软管卷盘；可选电动螺杆式压缩机
• 选配：泵、底盘及喷臂自动润滑系统，带护斗罩的自动混凝土管线清洗系统，高压水系统用于清洗与预湿

技术规格

• 型号：Spraymec 5100
• 设备类型：刚性车架隧道喷射机
• 最大垂直到达：14 m
• 混凝土泵送量：最高 30 m3/h（NSP 30）
• 行走高度：2.9 m
• 加速剂泵：液压驱动、电控（12 bar）
• 加速剂罐：1000 l（可选第二个 1000 l 罐）
• 车载大流量压缩机
• 大口径钢管以减少堵塞
• 控制：IP65 级
• 诊断：CAN 总线
• 驱动与转向：四轮驱动与四轮转向
• 液压：独立液压控制，比例和压力控制动作
• 可选项：Normet SmartScan、自动润滑、自动管线清洗、高压冲洗系统
