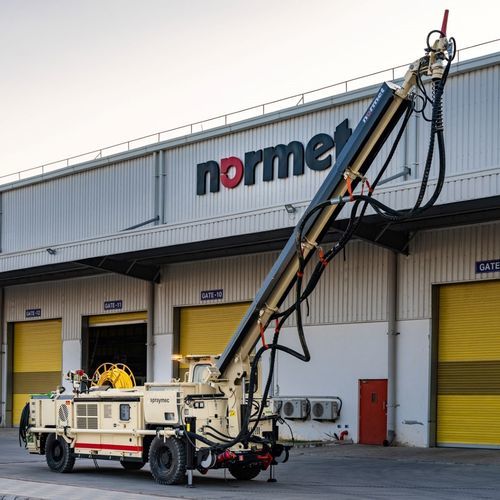

移动式混凝土泵 SPRAYMEC 4100

隧道地下矿用

概述
Spraymec 4100 是一款为小型至中型断面隧道及采矿工程设计的自走式喷射混凝土设备。其配备闭环控制系统、与混凝土供应同步的精确促凝剂计量以及用于均匀喷射的低脉动 NSP 30 双活塞混凝土泵。灵活的喷臂提供良好的回弹防护和精确的材料布置。大容量车载压缩机保证稳定的喷射质量，四轮驱动与四轮转向（含蟹行转向）在狭小工况下具备优异的机动性。控制系统达到 IP65 等级，采用 CAN 总线连接；维护点集中布局以减少停机时间。

主要规格

• 矿山与隧道用刚性底盘喷射机
• 最大垂直到达高度：10.5 m
• 混凝土泵输出：最高 27 m³/h（NSP 30）
• 运输高度：2.6 m

特性
安全

• 通过 FOPS/ROPS 认证的驾驶室
• 驾驶室门联锁开关，标配安全制动触发
• 倒车摄像头以提高后方可见性
• SAHR 失效安全型安全制动

可持续性

• 可选配最新的低排放 Stage V 发动机技术

人体工程学与操作环境

• 驾驶室以操作人员的人机工程和安全为设计目标
• 带安全开关的悬浮驾驶座，配三点式安全带
• 可选封闭驾驶室，带空调和加热

生产力与效率

• 压力补偿的比例控制喷臂，实现精准喷射
• 可选 Normet SmartScan 混凝土厚度测量系统
• 低脉动 NSP 30 双活塞混凝土泵（最高 27 m³/h），带反转功能及液压驱动搅拌器
• 促凝剂计量与混凝土输送完全同步（闭环控制）
• 可选电动螺杆压缩机
• 可选泵、承载底盘与喷臂的自动润滑系统
• 可选模板油系统

技术规格

• 型号：Spraymec 4100
• 最大垂直到达高度：10.5 m
• 混凝土泵：NSP 30，低脉动双活塞泵，最高 27 m³/h
• 促凝剂计量：精准，与混凝土供应同步；闭环控制
• 喷臂：灵活的喷臂具备良好回弹防护；压力补偿的比例动作
• 压缩机：大容量车载压缩机（可选电动螺杆压缩机）
• 驱动与转向：四轮驱动与四轮转向，含蟹行转向
• 控制与电子：IP65 等级控制；CAN 总线系统
• 驾驶室与安全：FOPS/ROPS 驾驶室；驾驶室门联锁；倒车摄像头；SAHR 制动
• 维护：集中维护点以最大化稼动率
• 运输高度：2.6 m
