移动式混凝土泵 ALPHA 20

隧道地下矿工程

概述

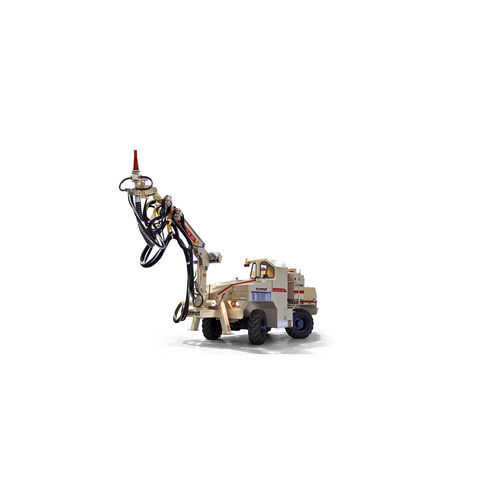

Alpha 20 为柴油液压式湿喷混凝土喷射机，适用于最大断面为高 5 m × 宽 5 m 的隧道。该机型在设计上注重可靠运行、便捷维护与可服务性。配备专用的灵活喷射臂和理论最大输送能力为 20 m3/h 的 BS7622 混凝土泵。加速剂投加采用液压驱动的蠕动（压管）泵，并配有容量为 350 L 的不锈钢添加剂罐。可选装无线遥控，实现从安全距离对所有喷射功能的精确控制。四轮转向与四驱（4WD）便于在狭窄或复杂的地下环境中操作。动力为 120 kW 的 Tier 3 发动机，驾驶室为 FOPS/ROPS 安全防护结构。

主要规格

• 隧道用刚性车架喷射机
• 最大垂直到达：7 m
• 混凝土泵输出：最高可达 20 m3/h（理论值）
• 运输高度：2.6 m

特点
安全

• SAHR 失效保护安全制动

人体工程学与操作环境

• 悬挂式驾驶座，提升运输与作业时的操作舒适性

生产力与效率

• 具自动喷嘴旋转功能的灵活喷射臂，实现精确施工
• 大流量 BS7622 混凝土泵（最高约 20 m3/h）
• 无线遥控系统（加速剂投加速率、加速剂泵与喷嘴旋转的开/关、混凝土泵的开/关/反转）
• 加速剂投加系统：液压驱动蠕动泵（7 bar）与 350 L 不锈钢添加剂罐
• 可选装高压清洗机

备注
Normet 的产品组合包括喷射与混凝土输送设备、建筑化学品及售后支持，适用于地下与地表的采矿与隧道工程应用。

技术规格

• 类型：隧道用柴油液压湿喷混凝土喷射机
• 适用：隧道断面至多 5 m 高 × 5 m 宽
• 混凝土泵：BS7622
• 混凝土泵最大输出：最高约 20 m3/h（理论值）
• 加速剂投加：液压驱动蠕动泵，7 bar
• 加速剂/添加剂罐：350 L 不锈钢
• 喷臂：专用设计的灵活喷射臂，具有自动喷嘴旋转功能
• 遥控：可选无线遥控，用于加速剂投加、加速剂泵、喷嘴旋转及混凝土泵控制（开/关/反转）
• 转向：四轮转向
• 驱动：4WD
• 发动机：120 kW Tier 3
• 驾驶室：FOPS/ROPS 安全驾驶室
• 最大垂直到达：7 m
• 运输高度：2.6 m
• 车架：刚性车架隧道喷射机
• 可选设备：高压清洗机
