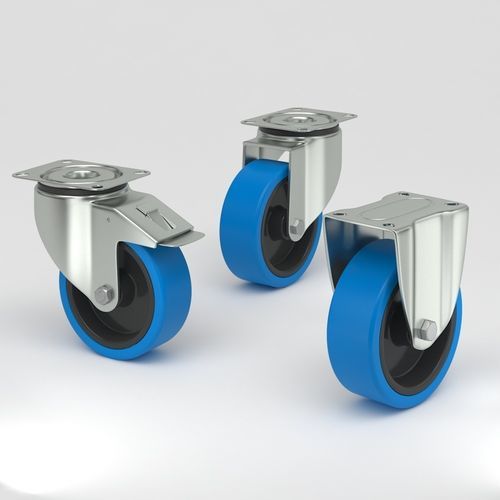

回转脚轮 Q-B13- 3B series

固定式平台车用于推车

概述
本系列工业脚轮采用卫生设计，兼顾耐用性与洁净性。轮芯为聚酰胺，胎面为蓝色不留痕弹性轮胎。万向轮叉架及支架采用不锈钢（EN 1.4301 / AISI 304）制造。轴承可选不锈钢滚子轴承或密封精密不锈钢球轴承。

主要特性

• 不锈钢叉架和底板/支架（EN 1.4301 / AISI 304）
• 轮芯材料：聚酰胺
• 胎面：蓝色不留痕弹性轮胎（硬度 Shore A 65）
• 万向头：双列球轴承万向头或配备密封轴承
• 车轴：滑动轴承或带螺母的车轴，视型号而定
• 可选项：带总锁的万向轮、不锈钢底板万向轮、固定脚轮
• 温度范围：-30 / +80 °C
• 标准：EN 12532

优势

• 不留痕弹性胎面可保护并延长地面使用寿命
• 不锈钢部件的卫生设计降低污染风险，便于清洁
• 弹性材料提供减震效果，在不平表面低噪运行
• 耐腐蚀性适用于食品、制药和医疗场所

适用场景

• 食品加工
• 制药制造
• 医疗机构
• 需要卫生移动性的推车、手推车和设备

带总锁的工业万向轮 — 产品代码
GN080-Q-B13-3B | GN100-Q-B13-3B | GN125-Q-B13-3B | GN160-Q-B13-3B | GN200-Q-B13-3B

技术参数（带总锁的万向轮）
轮直径：80 mm | 100 mm | 125 mm | 160 mm | 200 mm
胎面宽度：35 mm | 36 mm | 36 mm | 40 mm | 40 mm
胎面硬度：Shore A 65（所有尺寸）
底板尺寸：105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
底板孔距：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
底板孔径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
偏距（Offset）：34 mm | 34 mm | 32 mm | 53 mm | 53 mm
旋转干涉：222 mm | 236 mm | 248 mm | 334 mm | 370 mm
总高：105 mm | 128 mm | 156 mm | 195 mm | 235 mm
温度：-30 / +80 °C（所有尺寸）
标准：EN12532（所有尺寸）
重量：0.607 kg | 0.739 kg | 0.8898 kg | 2.2512 kg | 2.5082 kg
动载荷能力：200 kg | 150 kg | 200 kg | 300 kg | 330 kg
静载荷能力：400 kg | 300 kg | 400 kg | 600 kg | 660 kg

带不锈钢底板的万向轮 — 产品代码
GN080-B13-3B | GN100-B13-3B | GN125-B13-3B | GN160-B13-3B | GN200-B13-3B

技术参数（不锈钢底板万向轮）
轮直径：80 mm | 100 mm | 125 mm | 160 mm | 200 mm
胎面宽度：35 mm | 36 mm | 36 mm | 40 mm | 40 mm
胎面硬度：Shore A 65（所有尺寸）
底板尺寸：105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
底板孔距：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
底板孔径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
偏距（Offset）：34 mm | 34 mm | 32 mm | 53 mm | 53 mm
旋转半径：74 mm | 84 mm | 95 mm | 133 mm | 153 mm
旋转干涉：148 mm | 168 mm | 190 mm | 266 mm | 306 mm
总高：105 mm | 128 mm | 156 mm | 195 mm | 235 mm
温度：-30 / +80 °C（所有尺寸）
标准：EN12532（所有尺寸）
重量：0.587 kg | 0.699 kg | 0.7878 kg | 2.1432 kg | 2.3162 kg
动载荷能力：200 kg | 150 kg | 200 kg | 300 kg | 330 kg
静载荷能力：400 kg | 300 kg | 400 kg | 600 kg | 660 kg

固定脚轮（聚酰胺轮芯+弹性胎面）— 产品代码
GN080-FIX-3B | GN100-FIX-3B | GN125-FIX-3B | GN160-FIX-3B | GN200-FIX-3B

技术参数（固定脚轮）
轮直径：80 mm | 100 mm | 125 mm | 160 mm | 200 mm
胎面宽度：35 mm | 36 mm | 36 mm | 40 mm | 40 mm
胎面硬度：Shore A 65（所有尺寸）
底板尺寸：103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
底板孔距：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
底板孔径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
总高：105 mm | 128 mm | 156 mm | 195 mm | 235 mm
温度：-30 / +80 °C（所有尺寸）
标准：EN12532（所有尺寸）
重量：0.447 kg | 0.500 kg | 0.7638 kg | 1.7362 kg | 1.9462 kg
动载荷能力：200 kg | 150 kg | 200 kg | 300 kg | 330 kg
静载荷能力：400 kg | 300 kg | 400 kg | 600 kg | 660 kg

工业脚轮技术要点（摘要）
胎面硬度：Shore A 65
温度范围：-30 / +80 °C
符合标准：EN 12532
材料：四氟/部件为不锈钢 EN 1.4301 / AISI 304（用于叉架/支架/底板）

备注
可选变体包括带/不带总锁的万向轮、固定脚轮以及不同的安装方式（底板安装）。轴承：根据型号提供不锈钢滚子轴承或密封精密不锈钢球轴承。

caractéristiques / spécifications techniques

• 结构材料：不锈钢 EN 1.4301 / AISI 304
• 轮芯材料：聚酰胺
• 胎面：蓝色不留痕弹性轮胎，Shore A 65
• 使用温度：-30 / +80 °C
• 标准：EN12532
• 可选轮径：80 mm、100 mm、125 mm、160 mm、200 mm
• 动载荷能力（按尺寸）：最高可达 330 kg（视型号而定）
• 静载荷能力（按尺寸）：最高可达 660 kg（视型号而定）
• 安装选项：底板安装（多种尺寸和孔距）
• 轴承选项：不锈钢滚子轴承或密封精密不锈钢球轴承
