回转脚轮 Q-RND-3B-HSC-Mxx-Lxxx series

平台车螺纹杆式弹力

概述
本系列可调平万向脚轮按卫生设计原则制造，适用于食品加工、医药生产和洁净室等对清洁要求高的场所。采用不锈钢结构与蓝色无痕弹性轮胎，兼顾地面保护、易清洁性和高可见性。内置调平机构可调高度，提升设备稳定性并降低振动。

主要特点

• 叉体及结构件为不锈钢（EN 1.4301 / AISI 304）
• 旋转头采用双列球轴承，旋转平顺
• 轮心材料为聚酰胺（尼龙）
• 轮胎/踏面：蓝色无痕弹性轮胎（聚氨酯/弹性体），硬度 Shore A 65
• 轮轴：带螺母或滑动轴承，视具体版本而定
• 轴承可选：不锈钢滚子轴承或带密封的精密不锈钢球轴承
• 内置调平机构（可调高度的万向脚轮）

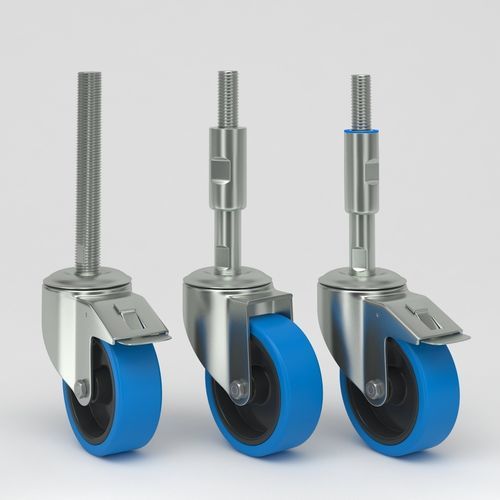

产品类型与变体

• 带总锁的可调平万向脚轮（全螺纹主轴版本）
• 带总锁并带保护套管的主轴（套管作为锁紧用对螺母，顶部可选卫生罩）
• 带不锈钢支架的可调平脚轮（法兰/板式安装）

全螺纹主轴安装选项
全螺纹主轴 A2-70 HSC：Mxx = M16, M20, M24, M30, M36, M42, M48。长度 Lxxx = 70 mm, 100 mm, 120 mm, 150 mm, 180 mm, 200 mm, 230 mm, 280 mm, 310 mm。材质：不锈钢 EN 1.4301 / AISI 304。

带保护套管主轴安装选项
带保护套管主轴 A2-70（LC-HSC 螺纹）：M16, M20, M24, M30, M36, M42, M48。套管长度：135 mm, 175 mm, 215 mm, 255 mm, 295 mm。材质：不锈钢 EN 1.4301 / AISI 304。

应用
适用于食品加工线、医药生产设备、实验室与洁净室等需要严格卫生管理、地面保护与便于清洁的环境。蓝色踏面提高可见性且不留痕迹，利于地面维护与安全管理。

卫生与安全设计说明

• 外露螺纹可由卫生套管覆盖，套管同时可作为锁紧用对螺母以增强安全性
• 可选卫生顶部盖
• 优化设计以减少细菌藏匿点，便于清洁消毒

技术参数示例（GN080 / GN100 / GN125）
型号示例：GN080-Q-RND-3B-HSC-Mxx-Lxxx | GN100-Q-RND-3B-HSC-Mxx-Lxxx | GN125-Q-RND-3B-HSC-Mxx-Lxxx。单位：°C / mm / kg。轮径 D：80 mm | 100 mm | 125 mm。踏面宽度 B：35 mm | 36 mm | 36 mm。偏移量 O：38 mm | 38 mm | 41 mm。旋转半径：74 mm | 84 mm | 95 mm。旋转干涉：222 mm | 238 mm | 268 mm。总高 H：103 mm | 126 mm | 154 mm。重量：0.68 kg | 0.76 kg | 0.94 kg。额定动载荷：150 kg | 150 kg | 150 kg。额定静载荷：300 kg | 300 kg | 300 kg。

踏面与环境技术数据

• 踏面硬度：Shore A 65
• 工作温度范围：-30 °C ～ +80 °C
• 标准：EN 12532

备注
提供多种安装与密封选项（全螺纹主轴、带保护套管主轴、密封套管等）。请根据具体应用和清洁要求选择合适的轴承类型和安装方式。
