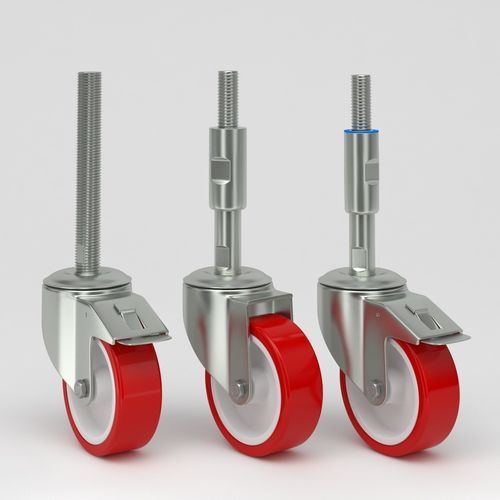

回转脚轮 Q-RND-3R-HSC-Mxx-Lxxx series

固定

概述
具有不锈钢主轴和红色聚氨酯踏面的调平脚轮，提供移动性、精确调平和耐腐蚀性能，适用于需要卫生要求的工业环境（食品加工、医药、包装、实验室）。集成的调平机构可快速、准确地调节高度，以稳定设备并减少振动。

设计与材料
叉架及安装件为不锈钢 EN 1.4301 / AISI 304。轮心为聚酰胺。踏面为红色聚氨酯（Shore D 48）。轴承选项：不锈钢滑动轴承；可选密封不锈钢滚子轴承或密封精密不锈钢深沟球轴承。

主要特性

• 高度可调的调平机构，便于快速、精确的高度调整。
• 不锈钢主轴，在潮湿或化学环境中具有良好耐腐蚀性。
• 红色聚氨酯踏面：耐磨、不留痕、低滚动阻力、吸震并保护地面。
• 双列球轴承转向座，确保旋转平稳。
• 可选全锁（总锁定）功能。
• 可选的卫生保护套覆盖螺纹并作为对边螺母，另可选卫生顶盖以便安全清洁。

安装与轴承选项

• 全螺纹主轴安装 A2-70 HSC：螺纹 M16、M20、M24、M30、M36、M42、M48。长度 L = 70、100、120、150、180、200、230、280、310 mm。材质：不锈钢 EN 1.4301 / AISI 304。
• 带保护套的主轴安装 A2-70 LC-HSC：螺纹 M16–M48。保护套长度 = 135、175、215、255、295 mm。材质：不锈钢 EN 1.4301 / AISI 304。
• 不锈钢支架版本：叉架支架由 3 mm 不锈钢板 EN 1.4301 / AISI 304 制成。

可用型号 / 型号示例
常见型号示例（表示轮径和安装类型）：TU080-Q-RND-3R-HSC-Mxx-Lxxx、TU100-Q-RND-3R-HSC-Mxx-Lxxx、TU125-Q-RND-3R-HSC-Mxx-Lxxx 及 LC-HSC 或支架变体。

技术表（按轮径的示例值）
轮径 D / 踏面宽 B / 偏距 O / 旋转半径 / 旋转干涉 / 总高 H / 重量 / 动载荷 / 静载荷
80 mm / 30 mm / 38 mm / 74 mm / 222 mm / 103 mm / 0.64 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 238 mm / 126 mm / 0.78 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 268 mm / 154 mm / 0.92 kg / 200 kg / 400 kg

不锈钢支架变体（示例值）
80 mm / 30 mm / 38 mm / 74 mm / 156 mm / 103 mm / 0.59 kg / 150 kg / 300 kg
100 mm / 36 mm / 38 mm / 84 mm / 176 mm / 126 mm / 0.71 kg / 200 kg / 400 kg
125 mm / 37 mm / 41 mm / 95 mm / 207 mm / 154 mm / 0.81 kg / 200 kg / 400 kg

卫生特性
主轴螺纹可由卫生护套覆盖，护套同时可作为对边螺母。结构优化以便于清洁并减少暴露螺纹带来的安全与卫生风险。可选卫生顶盖。

应用
适用于食品加工、制药生产、包装线和需要卫生、耐腐蚀及稳定移动性的实验室设备。

特性 / 技术规格

• 产品系列：TU 系列调平脚轮
• 叉架及固定件材料：不锈钢 EN 1.4301 / AISI 304（支架版为 3 mm 钣金）
• 轮心材料：聚酰胺
• 踏面材料：红色聚氨酯（Shore D 48）
• 工作温度范围：-20 °C 至 +75 °C
• 标准：EN 12532
• 可用车轮直径：80、100、125 mm
• 动态载荷能力：150–200 kg（取决于直径与版本）
• 静态载荷能力：300–400 kg（取决于直径与版本）
• 全螺纹主轴选项：M16–M48，长度 70–310 mm
• 带护套主轴选项：M16–M48，护套长度 135–295 mm
