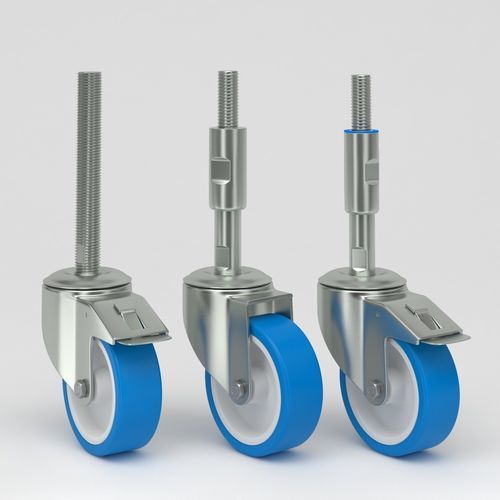

回转脚轮 Q-RND-3B-HSC-Mxx-Lxxx series

平台车螺纹杆式管状

产品概述
卫生型调平万向脚轮，适用于对清洁与卫生有严格要求的工业场所，如食品加工、医药和生物技术。采用不锈钢零件以降低腐蚀并减少易藏污区。轮心为聚酰胺，轮胎为蓝色聚氨酯，具有不留痕、耐磨、耐水和耐化学品的特性。内置调平机构可在设备静止时提供稳定定位。

结构与材料

• 叉体/支架：不锈钢 EN 1.4301 / AISI 304（多种型号为3 mm）
• 轮心：聚酰胺
• 轮胎：蓝色聚氨酯（Shore D 48）
• 轴承：不锈钢滚子轴承或密封精密不锈钢球轴承；可选不锈钢平面轴承及双列球转盘头
• 主轴与连接件：不锈钢 EN 1.4301 / AISI 304

主要优点

• 蓝色聚氨酯轮胎：不留痕、耐磨，耐水、耐化学品及清洗剂
• 卫生级不锈钢结构：表面光滑封闭，易于清洁与消毒
• 内置调平机构：提高静置时稳定性并降低振动

型号与技术参数表
带总锁的调平旋回脚轮（全螺纹主轴）
型号示例：TU080-Q-RND-3B-HSC-Mxx-Lxxx | TU100-Q-RND-3B-HSC-Mxx-Lxxx | TU125-Q-RND-3B-HSC-Mxx-Lxxx
轮径 D：80 mm | 100 mm | 125 mm
轮胎宽度 B：30 mm | 36 mm | 37 mm
偏距 O：38 mm | 38 mm | 41 mm
旋回半径：74 mm | 84 mm | 95 mm
旋回干涉：222 mm | 238 mm | 268 mm
总高 H：103 mm | 126 mm | 154 mm
重量：0.64 kg | 0.78 kg | 0.92 kg
承载能力（动态）：150 kg | 200 kg | 200 kg
承载能力（静态）：300 kg | 400 kg | 400 kg

全螺纹主轴安装选项（A2-70 HSC）
Mxx = M16、M20、M24、M30、M36、M42、M48
长度 Lxxx = 70 mm、100 mm、120 mm、150 mm、180 mm、200 mm、230 mm、280 mm、310 mm
材料：不锈钢 EN 1.4301 / AISI 304。

带不锈钢支架的调平旋回脚轮（全螺纹主轴）
型号示例：TU080-RND-3B-HSC-Mxx-Lxxx | TU100-RND-3B-HSC-Mxx-Lxxx | TU125-RND-3B-HSC-Mxx-Lxxx
旋回干涉：156 mm | 176 mm | 207 mm
总高等尺寸见上表；重量：0.59 kg | 0.71 kg | 0.81 kg；承载能力同上。

带保护套筒的主轴安装选项（LC-HSC）
保护套筒主轴螺纹 LC-HSC：M16、M20、M24、M30、M36、M42、M48
主轴长度：135 mm、175 mm、215 mm、255 mm、295 mm
材料：不锈钢 EN 1.4301 / AISI 304。

带总锁（主轴+保护套筒）的调平旋回脚轮
型号示例：TU080-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU100-Q-RND-3B-LC-HSC-Mxx-Lxxx | TU125-Q-RND-3B-LC-HSC-Mxx-Lxxx
技术数据：请参见上述表格，包含直径、轮胎宽度、偏距、半径、高度、重量和承载能力。

补充说明

• 叉体/支架板厚度：多种型号为3 mm不锈钢（EN 1.4301 / AISI 304）
• 轴承选项：双列球转盘头；带螺母的轮轴；平面轴承或滚子轴承选项；有密封精密球轴承可选
• 可选卫生套筒或上盖以保护螺纹并避免外露螺纹

技术规格

• 产品名称：卫生型调平脚轮，配蓝色聚氨酯轮胎
• Brand: NHK Machinery Parts
• 材料：不锈钢 EN 1.4301 / AISI 304；轮心聚酰胺；轮胎聚氨酯（蓝色）
• 轴承类型：双列球转盘头；不锈钢滚子轴承；密封精密不锈钢球轴承；不锈钢平面轴承选项
• 可选轮径：80 mm、100 mm、125 mm
• 轮胎宽度：30 mm（80 mm）、36 mm（100 mm）、37 mm（125 mm）
• 总高（H）：103 mm（80 mm）、126 mm（100 mm）、154 mm（125 mm）
• 单件重量：通常 0.59–0.92 kg，依安装与尺寸而异
• 承载能力（动态）：150–200 kg，依型号而异
• 承载能力（静态）：300–400 kg，依型号而异
• 轮胎硬度：Shore D 48
• 使用温度范围：-20 °C 至 +70 °C
• 标准：EN 12532
• 安装选项：全螺纹主轴（M16–M48，多种长度）、带保护套筒的主轴、板式/支架安装
