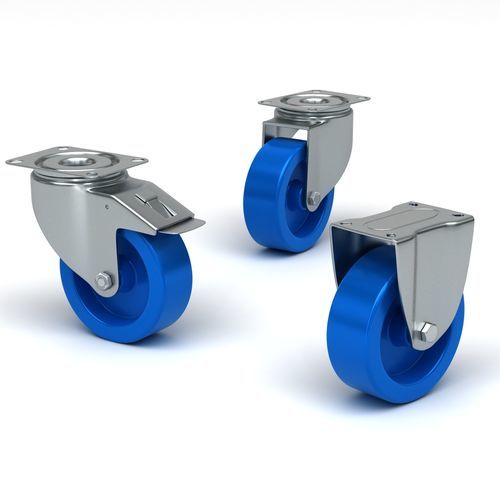

回转脚轮 Q-B13- 3B series

固定式平台车用于医疗设备

概述
叉架采用不锈钢 EN 1.4301 / AISI 304，万向头为双列滚珠轴承，车轮轴带螺母或滑动轴承，车轮芯为蓝色聚酰胺，可选不锈钢滑动轴承或密封精密不锈钢滚动轴承。支持板式安装。提供万向（带总锁）和固定型，及不同支架/底板安装形式。

主要型号

• 带总锁的工业万向脚轮，聚酰胺蓝色轮芯（板式安装）
• 带不锈钢板支架的工业万向脚轮
• 聚酰胺蓝色轮芯的工业固定脚轮

优点

• 耐腐蚀材料：不锈钢部件适用于潮湿和腐蚀性环境
• 不留痕轮：蓝色聚酰胺轮防止地面留痕
• 高承载能力：根据尺寸提供200 kg或400 kg的动载选项
• 易于清洁：卫生设计，适用于冲洗清洁环境
• 卫生规范：设计满足EHEDG与FDA有关建议的场合要求

技术参数 – 带总锁的万向脚轮（型号 NY080-Q-B13-3B, NY100-Q-B13-3B, NY125-Q-B13-3B, NY160-Q-B13-3B, NY200-Q-B13-3B）
车轮直径：80 mm | 100 mm | 125 mm | 150 mm | 200 mm
踏面宽度：32 mm | 36 mm | 36 mm | 40 mm | 50 mm
踏面硬度：Shore D 75（所有规格）
底板尺寸：105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
底板孔中心距：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
底板孔径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
偏距（Offset）：34 mm | 34 mm | 32 mm | 53 mm | 53 mm
旋转干涉：222 mm | 236 mm | 248 mm | 334 mm | 370 mm
总体高度：105 mm | 128 mm | 156 mm | 190 mm | 235 mm
温度范围：-40 / +80 °C（所有规格）
标准：EN 12532（所有规格）
重量：0.719 kg | 0.701 kg | 0.8098 kg | 1.9488 kg | 2.3608 kg
承载能力（动载）：200 kg | 200 kg | 200 kg | 400 kg | 400 kg
承载能力（静载）：400 kg | 400 kg | 400 kg | 800 kg | 800 kg

技术参数 – 带不锈钢板支架的万向脚轮（型号 NY080-B13-3B, NY100-B13-3B, NY125-B13-3B, NY160-B13-3B, NY200-B13-3B）
车轮直径：80 mm | 100 mm | 125 mm | 150 mm | 200 mm
踏面宽度：32 mm | 36 mm | 36 mm | 40 mm | 50 mm
踏面硬度：Shore D 75（所有规格）
底板尺寸：105 x 85 mm | 105 x 85 mm | 105 x 85 mm | 135 x 110 mm | 135 x 110 mm
底板孔中心距：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
底板孔径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
Offset / 旋转半径 / 旋转干涉（选值）：Offset 34/34/32/53/53 mm；旋转半径 74/84/95/128/153 mm；旋转干涉 148 / 168 / 190 / 256 / 306 mm
总体高度：105 mm | 128 mm | 156 mm | 190 mm | 235 mm
温度范围：-40 / +80 °C
标准：EN 12532
重量：0.589 kg | 0.661 kg | 0.7078 kg | 1.8408 kg | 2.1688 kg
承载能力（动载）：200 kg | 200 kg | 200 kg | 400 kg | 400 kg
承载能力（静载）：400 kg | 400 kg | 400 kg | 800 kg | 800 kg

技术参数 – 固定脚轮（型号 NY080-FIX-3B, NY100-FIX-3B, NY125-FIX-3B, NY160-FIX-3B, NY200-FIX-3B）
车轮直径：80 mm | 100 mm | 125 mm | 150 mm | 200 mm
踏面宽度：32 mm | 36 mm | 37 mm | 40 mm | 50 mm
踏面硬度：Shore D 75（所有规格）
底板尺寸：103 x 85 mm | 103 x 85 mm | 103 x 85 mm | 137 x 111 mm | 137 x 111 mm
底板孔中心距：82×62 / 78×58 mm | 82×62 / 78×58 mm | 82×62 / 78×58 mm | 110×85 / 100×75 mm | 110×85 / 100×75 mm
底板孔径：9 mm | 9 mm | 9 mm | 11 mm | 11 mm
总体高度：105 mm | 128 mm | 156 mm | 190 mm | 235 mm
温度范围：-40 / +80 °C
标准：EN 12532
重量：0.3788 kg | 0.500 kg | 0.6838 kg | 1.4338 kg | 1.7988 kg
承载能力（动载）：200 kg | 200 kg | 200 kg | 400 kg | 400 kg
承载能力（静载）：400 kg | 400 kg | 400 kg | 800 kg | 800 kg

应用
食品加工、制药厂、医疗环境和洁净室等需要严格卫生、耐腐蚀性和易清洁性的工业环境。

技术规格

• 主要材料：不锈钢 EN 1.4301 / AISI 304（叉架、支架、底板）
• 车轮材料：聚酰胺（蓝色）轮芯，非多孔、耐化学品
• 踏面硬度：Shore D 75
• 工作温度：-40 °C ～ +80 °C
• 标准：符合 EN 12532
• 轴承：不锈钢滚子轴承或密封精密不锈钢球轴承
• 可选车轮直径：80 mm、100 mm、125 mm、150 mm、200 mm
• 安装方式：板式安装、带不锈钢板支架的选项
• 系列：NY 系列代表性型号
