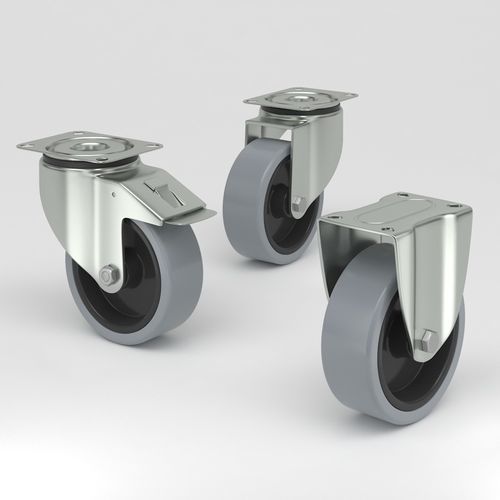

回转脚轮 Q-B13- 3G series

固定式平台车用于医疗设备

概述
不锈钢制货叉，带双列球轴承的旋转头，轮轴带螺母，轮心为聚酰胺，轮胎为灰色不留痕弹性轮胎。标准为不锈钢滑动轴承，采用平板安装。也可选配不锈钢滚子轴承或密封不锈钢精密球轴承。耐腐蚀的不锈钢外壳与光滑表面便于清洁。

主要特性

• 灰色不留痕弹性轮胎：保护地面且不留痕迹。
• 聚酰胺轮心，兼具耐用性与卫生性。
• 货叉与支架采用不锈钢 EN 1.4301 / AISI 304 制造。
• 旋转头采用双列球轴承，实现平稳旋转。
• 轮轴为滑动轴承；可选不锈钢滚子轴承或密封不锈钢精密球轴承。
• 以平板安装为主，孔距与板尺寸为标准化设计。

适用于卫生环境的优点
设计可降低污染风险并便于清洁：不锈钢光滑部件在潮湿环境中耐腐蚀，弹性轮胎吸收冲击并降低噪音，整体几何形状便于快速彻底清洁，无易藏污垢或细菌的缝隙。

提升的机动性与安全性
弹性花纹提供优异牵引力，确保出色的机动性。旋转与锁定选项（含总体锁定）可提高在食品加工、制药及医疗等洁净或受控环境中的稳定性与作业效率。

选项与变型

• 带总体锁定的旋转脚轮（平板安装）。
• 带不锈钢平板支架的旋转脚轮。
• 固定脚轮（平板安装）。
• 轴承：标准滑动轴承、不锈钢滚子轴承或密封不锈钢精密球轴承。

技术表（按型号数值）
带总体锁定的旋转脚轮 — GN080-Q-B13-3G / GN100-Q-B13-3G / GN125-Q-B13-3G / GN160-Q-B13-3G / GN200-Q-B13-3G
技术数据 / ︒C / mm / kg
轮径 / 80 mm / 100 mm / 125 mm / 160 mm / 200 mm
接地宽度 / 35 mm / 36 mm / 36 mm / 40 mm / 40 mm
轮胎硬度 / Shore A 65（所有型号）
底板尺寸 / 105 x 85 mm / 105 x 85 mm / 105 x 85 mm / 135 x 110 mm / 135 x 110 mm
底板孔中心 / 82×62 78×58 mm / 82×62 78×58 mm / 82×62 78×58 mm / 110×85 100×75 mm / 110×85 100×75 mm
底板孔径 / 9 mm / 9 mm / 9 mm / 11 mm / 11 mm
偏距 / 34 mm / 34 mm / 32 mm / 53 mm / 53 mm
回转干涉 / 222 mm / 236 mm / 248 mm / 334 mm / 370 mm
总高 / 105 mm / 128 mm / 156 mm / 195 mm / 235 mm
温度范围 / -30 / +80 ︒C（所有型号）
标准 / EN12532（所有型号）
重量 / 0.607 kg / 0.739 kg / 0.8898 kg / 2.2512 kg / 2.5082 kg
承载能力 / 200 kg / 150 kg / 200 kg / 300 kg / 330 kg
静载能力 / 400 kg / 300 kg / 400 kg / 600 kg / 660 kg

带不锈钢平板支架的工业旋转脚轮 — GN080-B13-3G / GN100-B13-3G / GN125-B13-3G / GN160-B13-3G / GN200-B13-3G
技术数据 / ︒C / mm / kg
轮径 / 80 mm / 100 mm / 125 mm / 160 mm / 200 mm
接地宽度 / 35 mm / 36 mm / 36 mm / 40 mm / 40 mm
轮胎硬度 / Shore A 65（所有型号）
底板尺寸 / 105 x 85 mm / 105 x 85 mm / 105 x 85 mm / 135 x 110 mm / 135 x 110 mm
底板孔中心 / 82×62 78×58 mm / 82×62 78×58 mm / 82×62 78×58 mm / 110×85 100×75 mm / 110×85 100×75 mm
底板孔径 / 9 mm / 9 mm / 9 mm / 11 mm / 11 mm
偏距 / 34 mm / 34 mm / 32 mm / 53 mm / 53 mm
回转半径 / 74 mm / 84 mm / 95 mm / 133 mm / 153 mm
回转干涉 / 148 mm / 168 mm / 190 mm / 266 mm / 306 mm
总高 / 105 mm / 128 mm / 156 mm / 195 mm / 235 mm
温度范围 / -30 / +80 ︒C（所有型号）
标准 / EN12532（所有型号）
重量 / 0.587 kg / 0.699 kg / 0.7878 kg / 2.1432 kg / 2.3162 kg
承载能力 / 200 kg / 150 kg / 200 kg / 300 kg / 330 kg
静载能力 / 400 kg / 300 kg / 400 kg / 600 kg / 660 kg

固定脚轮（平板） — GN080-FIX-3G / GN100-FIX-3G / GN125-FIX-3G / GN160-FIX-3G / GN200-FIX-3G
技术数据 / ︒C / mm / kg
轮径 / 80 mm / 100 mm / 125 mm / 160 mm / 200 mm
接地宽度 / 35 mm / 36 mm / 36 mm / 40 mm / 40 mm
轮胎硬度 / Shore A 65（所有型号）
底板尺寸 / 103 x 85 mm / 103 x 85 mm / 103 x 85 mm / 137 x 111 mm / 137 x 111 mm
底板孔中心 / 82×62 78×58 mm / 82×62 78×58 mm / 82×62 78×58 mm / 110×85 100×75 mm / 110×85 100×75 mm
底板孔径 / 9 mm / 9 mm / 9 mm / 11 mm / 11 mm
总高 / 105 mm / 128 mm / 156 mm / 195 mm / 235 mm
温度范围 / -30 / +80 ︒C（所有型号）
标准 / EN12532（所有型号）
重量 / 0.447 kg / 0.500 kg / 0.7638 kg / 1.7362 kg / 1.9462 kg
承载能力 / 200 kg / 150 kg / 200 kg / 300 kg / 330 kg
静载能力 / 400 kg / 300 kg / 400 kg / 600 kg / 660 kg

一般技术特性

• 轮胎硬度：Shore A 65。
• 工作温度范围：-30 °C 至 +80 °C。
• 标准：EN 12532。
• 主要材料：货叉与支架为不锈钢 EN 1.4301 / AISI 304。
