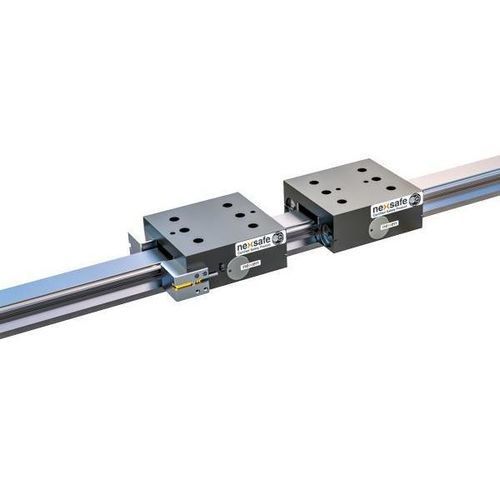

弹簧线性制动器 NexSafe®

用于线性引导

产品概述
Nexen Group的NexSafe® 型材导轨制动器为弹簧闭合、气动释放结构，可直接夹紧在线性导轨上，实现对轴向的可靠制动与保持，而不影响滚动面。适用于安全认证场景，在紧急停止和断电情况下具有快速响应和高保持力。

主要特性

• 较大的摩擦接触面，保证制动一致性并降低导轨磨损
• 适用于断电、紧急停止和保持类应用
• 低间隙（0.10–0.20 mm），实现精确的位置保持
• 制动几何形状与线性导轨轴承盒相似，便于安装
• 可降低振动并提高线性传动系统刚性
• 较大间隙可补偿安装偏差
• 无需润滑或定期维护
• 提供适配常见型材导轨的型号
• 同类中最高的弹簧闭合/气动释放保持力
• 额定寿命：B10达200万次循环；页面亦提及B10D达400万次循环的说明

可选的工作模式传感器
提供1个或2个传感器选项，可用于信号化夹紧（接合）或释放（断开）状态。使用工作模式传感器可帮助达到ISO 13849-1规定的更高安全等级。Nexen的传感器兼容Industry 4.0，可提供状态数据以提升设备可用性与诊断能力。

导轨兼容性
适配下列型材导轨制造商：ABBA、HIWIN、IKO、INA、LINTECH、NB、NOOK、NSK、PMI、ROCKFORD、ROLLON、SBC、SCHNEEBEERGER、EWELLIX (SKF)、STAR (BOSCH REXROTH)、TBI、THK、THOMSON。

技术文献（标题）

• Safety Certified Rail Brake Literature
• Certified Safety Product Literature
• NexSafe Product Overview

技术规格

• 系列：NexSafe® Profile Rail Brakes
• 型材导轨尺寸：15, 20, 25, 30, 35, 45
• 最小保持力：500 到 2600 N（≈112 到 585 lb）
• 最小释放压力：5.5 bar（≈80 psi）（部分型号可提供更低压力）
• 满载制动力时最大间隙：0.10 mm 到 0.20 mm（≈0.004 in 到 0.008 in）
• 起始接合时间：0.049 到 0.080 s
• 循环寿命（B10）：表格列出200万次循环；页面亦提及B10D为400万次循环的说明
• 工作模式传感器：1 或 2 个；可配置为检测接合或断开
• 安全等级：ISO 13849-1 认证（在推荐配置下可达类别4 / Performance Level e）
• 结构：弹簧闭合、气动释放；夹紧导轨；不接触滚动表面；无需润滑
• 典型应用：紧急停止与冗余安全制动（龙门轴制动、工业门锁定、包装、医疗设备等）
