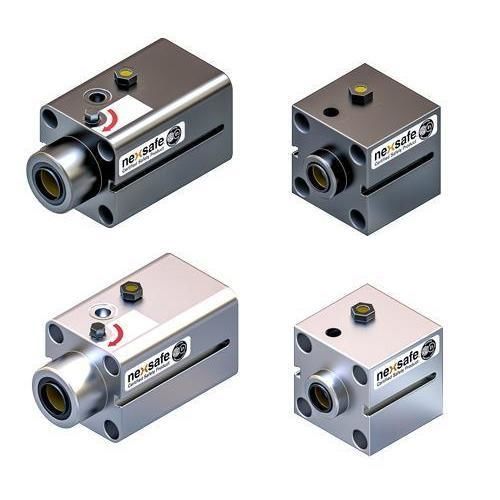

手动连杆锁 NexSafe®

气动弹簧食品工业

概述
Nexen Group经安全认证的静态杆锁在几乎无回程的情况下提供精密保持，在苛刻的工业应用中确保高精度。这些为弹簧啮合、气动释放的装置提供ISO和NFPA尺寸，兼容标准配件，并设计为密封结构以在恶劣环境中运行。

主要特性

• 精密操作以维持准确定位
• 大夹持面确保一致的性能
• 弹簧啮合装置在断电情况下保持锁定
• 密封设计以抵御恶劣环境
• 可选手动释放以实现受控脱扣

产品详情
Nexen提供适用于气缸安装或导向杆单独安装的杆锁。单元可叠加以增加保持力。可选表面处理包括自然拉丝铝或耐腐蚀阳极氧化处理。可选接近传感器提供啮合/脱扣的运行反馈，便于集成到安全回路中。

安全认证
弹簧啮合、气动释放的杆锁经评定符合ISO 13849-1；在正确集成的情况下，推荐配置可达到最高Category 4和Performance Level e。

对比 / 典型型号
型号：RLSSB-C（示例以NFPA英寸和ISO公制表示）
杆径：0.625 至 2.500 in（NFPA 英寸） / 12 至 32 mm（ISO 公制）
气缸孔径：1.500 至 8.000 in（NFPA 英寸） / 32 至 125 mm（ISO 公制）
保持力：180 至 4,020 lbf（NFPA） / 800 至 8,560 N（ISO）
起始啮合时间：0.030 至 0.265 s（NFPA） / 0.030 至 0.130 s（ISO）
驱动 / 返回：弹簧啮合 / 气动释放（标准 4.1 bar / 60 PSI）
外壳表面：自然铝或黑色阳极氧化
手动释放：可选 1/4 转六角头，带自动复位
静态 B10 / B10d 寿命：1,000,000 / 2,000,000 周期（典型）
运行模式传感器：1 或 2 个可选接近传感器用于啮合/脱扣反馈
安全等级：NexSafe ISO 13849-1 认证（Category 至 4，PL 至 e）

技术规格

• 类型：弹簧啮合、气动释放杆锁
• 安装选项：气缸安装（NFPA/ISO）或导向杆单独安装
• 杆径范围：0.625 in 至 2.500 in / 12 mm 至 32 mm
• 气缸孔径范围（气缸安装时）：1.500 in 至 8.000 in / 32 mm 至 125 mm
• 保持力：180 至 4,020 lbf（约） / 800 至 8,560 N（约）
• 响应 / 起始啮合时间：自 0.030 s 起
• 驱动/返回：弹簧啮合 / 气动释放（标准 4.1 bar / 60 PSI）
• 外壳表面：自然铝或黑色阳极氧化
• 手动释放：可选 1/4 转六角头，带自动复位
• 循环寿命（典型）：静态 B10 = 1,000,000 周期；B10d = 2,000,000 周期
• 可选传感器：1 或 2 个接近传感器用于运行反馈
• 安全性：符合 ISO 13849-1 认证；推荐配置可达到 Category 至 4，Performance Level 至 e
