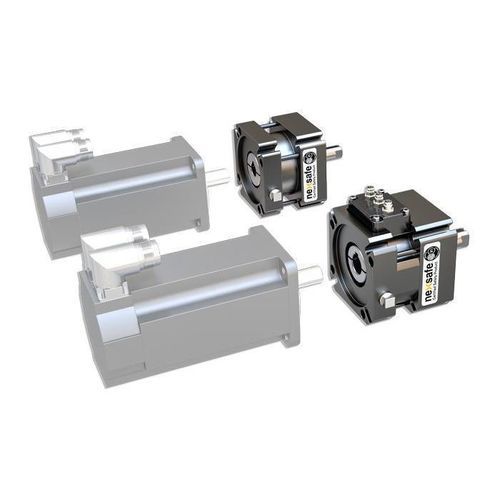

摩擦制动器 NexSafe®

弹簧伺服电动机零背隙

概述
Nexen Group 提供 NexSafe® 系列安全认证的伺服电机制动器，可直接安装在伺服电机法兰上。弹簧闭合、气动释放的设计实现默认锁定安全，按推荐配置可满足 ISO 13849-1，类别可达 4，性能等级可达 e。

特性

• 带备用键槽的一体式夹紧套圈，确保输入连接可靠
• 最多可选三种运行模式传感器：接合、脱开和磨损
• 多种接合弹簧以选择所需制动力矩
• 默认锁定（弹簧闭合，气动释放）
• 可直接安装在伺服电机法兰上；制动接口零背隙

运行 / 工业4.0 能力

• 可选的状态反馈传感器（接合、脱开、磨损）用于实时状态监测
• 传感器反馈支持电机/驱动编程、预测性维护及状态监测
• 适合集成到工业4.0 监控和基于状态的维护系统中

应用

• 断电保持和偶发/紧急停止（E-stop）动态制动
• 门式龙门、周期性操作、汽车、半导体及食品生产环境（提供 IP67 选项；详见应用指南）

对比 / 关键技术说明（摘要）
最小静态制动扭矩：4.7 至 125 Nm
制动背隙：零
制动能力：断电保持、偶发 E-stop 动态制动
安装法兰：两侧带定位孔以支撑制动器对中
输入盘选项：带键的夹紧套圈
输出轴选项：带键轴
孔径（输入与输出）：6.35 至 65 mm（0.25 至 2.56 in）
法兰螺栓圈：63 至 350 mm（2.48 至 13.78 in）
安全认证：NexSafe 经 Intertek 认证，符合 ISO 13849-1
运行模式反馈传感器：最多 3 个可选传感器（接合、脱开、磨损）
悬臂载荷能力：最高 3114 N（视型号而定）
最大额定转速：5,000 至 10,000 RPM

特征 / 技术规格

• 系列 / 产品族：NexSafe® Servomotor Brake
• 制动类型：弹簧闭合，气动释放（默认锁定）
• 静态制动扭矩范围：4.7 – 125 Nm
• 背隙：零
• 孔径范围：6.35 – 65 mm（0.25 – 2.56 in）
• 法兰螺栓圈：63 – 350 mm（2.48 – 13.78 in）
• 可选传感器：接合、脱开、磨损（最多 3 个）
• 悬臂载荷能力：最高 3114 N（视型号而定）
• 最大转速范围：5,000 – 10,000 RPM（视型号而定）
• 安装：直接安装于伺服电机法兰
• 认证：ISO 13849-1（NexSafe 经 Intertek 认证）
