圆柱齿轮 RPS

直齿分段齿金属

概述

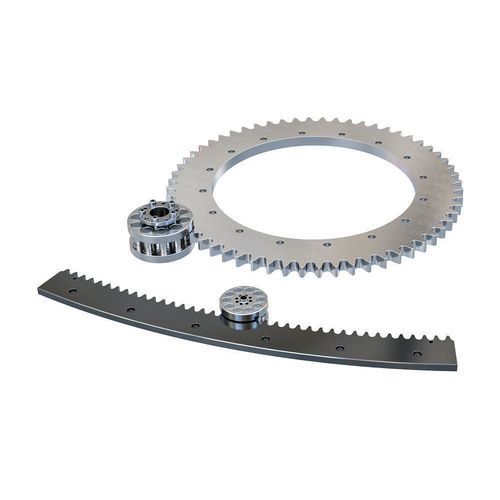

Nexen 的滚轮小齿轮传动系统采用专利小齿轮，齿轮由轴承支撑的滚轮和专有齿形组成。可配置为全环齿轮或弧段齿轮（外齿或内齿），并可按应用需求提供预装在重载轴承上的齿轮。

主要优点

• 高位置精度
• 零间隙
• 无累积误差
• 低速波动小
• 适用高速
• 刚性
• 低噪音
• 低维护
• 抗腐蚀
• 寿命长

性能亮点
Nexen 系统提供出色的机械索引精度：单向位置精度可达 ±1.7 ArcSec，重复性可达 ±0.3 ArcSec（依齿轮与应用而定）。滚轮小齿轮系统支持高速索引，并能随时承受峰值扭矩输入，从而比许多传统方案实现更短的索引时间。

比较 — 全环齿轮 vs 分段齿轮（摘要表）
特性 | 全环齿轮 | 分段齿轮
齿向 | 外齿或内齿 | 外齿或内齿
传动比 | 3:1 到 110:1 | 2.2:1 到 170:1
最大动矩 | 最高可达 19,252 Nm [170,395 in-lb] | 最高可达 24,383.3 Nm [215,811 in-lb]
额定扭矩 | 最高可达 19,252 Nm [170,395 in-lb] | 最高可达 17,112.7 Nm [151,460 in-lb]
最大反向间隙 | 0 ArcSec | 0 ArcSec
单向位置精度 | 最佳可达 ±3.0 ArcSec | 最佳可达 ±1.7 ArcSec
单向重复性 | 最佳可达 ±0.8 ArcSec | 最佳可达 ±0.3 ArcSec
最大速度 | 最高可达 1,333 RPM | 最高可达 546 RPM
转动惯量 | 0.01 至 18.6 kg·m² [0.24 至 441.8 lb·ft²] | 每段 0.002 至 48.07 kg·m² [0.048 至 1,141.81 lb·ft²]
外径 | 122 至 2,686 mm [4.80 至 105.75 in] | 408 至 7,428 mm [16.06 至 292.44 in]
弧段角度 | 不适用（360° 完整环） | 9° 至 238°（大多数，但并非所有段可组成完整环）
安装 | I.D. 导向（外齿）/ O.D. 导向（内齿） | I.D. 导向（外齿）/ O.D. 导向（内齿）
表面处理 | Dense Hard Chrome 或 Black Oxide | Dense Hard Chrome 或 Black Oxide

滚轮小齿轮（摘要）
最高速度 | 最高可达 1,820 RPM
转动惯量 | 0.00004 至 0.21866 kg·m² [0.00095 至 5.19382 lb·ft²]
安装 | ISO-9409 法兰安装（导向 12 至 80 mm）或带锁紧套的轴安装（10 至 60 mm）
表面处理 | Dense Hard Chrome、镍镀、 不锈钢

附加产品说明
方案包括全环齿轮、外齿或内齿的分段齿轮以及预装在重载轴承上的齿轮。滚轮小齿轮系统在长行程下保持高重复精度且无间隙，在高速下仍能实现低噪音运行，并提供更安静、低维护和长寿命的运行特性。

特性 / 技术规格

• 索引精度：单向位置精度可达 ±1.7 ArcSec（齿轮依赖）
• 重复性：可达 ±0.3 ArcSec（齿轮依赖）
• 零间隙：最大 0 ArcSec
• 最大动矩（示例）：全环齿轮最高 19,252 Nm；分段齿轮最高 24,383.3 Nm
• 可用齿比：全环 3:1–110:1；分段 2.2:1–170:1
• 最大速度（示例）：全环最高 1,333 RPM；分段最高 546 RPM；滚轮小齿轮最高 1,820 RPM
• 外径范围：全环 122–2,686 mm；分段 408–7,428 mm
• 转动惯量范围：全环 0.01–18.6 kg·m²；分段 0.002–48.07 kg·m²（每段）
• 安装选项：I.D. 导向（外齿）或 O.D. 导向（内齿）；ピニオン 的 ISO-9409 法兰或轴安装
• 可用表面处理：Dense Hard Chrome、Black Oxide、镍镀、不锈钢
