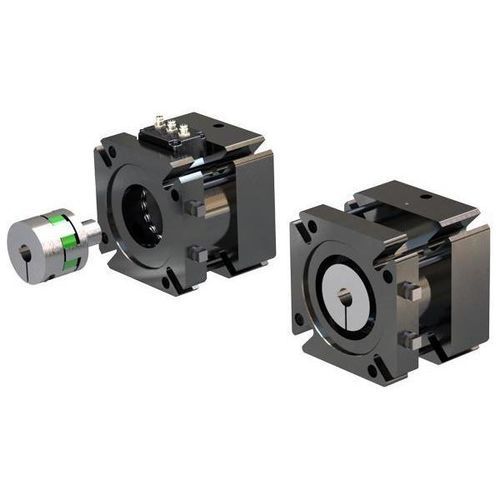

机械制动器 BSB series

滚珠丝杠零背隙高扭矩

概述
Nexen Group 的滚珠丝杠制动器是一种高扭矩、弹簧预紧式制动器，安装在滚珠丝杠的加工端。若驱动链出现断电或机械故障，其可作为主制动或冗余制动以防止反驱。低回差与联轴器的组合为保持丝杠位置提供了高精度。采用膨胀轴/夹紧毂联轴器将制动轴连接到滚珠丝杠端部。所需联轴器随附具有高扭转刚度的弹性体嵌件。

选择
Nexen Group 提供适用于滚珠丝杠应用的现成制动解决方案。这些弹簧啮合、气动释放的制动器提供稳定且耐久的性能。滚珠丝杠制动器在紧凑体积内提供可靠的保持能力；保持力可达125 Nm（1100 in-lbs.）。

特点

• 低回差以实现精密保持
• 弹簧啮合、气动释放
• 低惯性
• 高扭转刚度
• 双向制动
• 响应速度快
• 满足 IP67 防尘防水标准
• 可用于垂直和水平应用
• 联轴器允许丝杠热膨胀

所需组件

• 联轴器适配器
• 三通阀

配件

• 控制套件
• 过滤器
• 流量控制阀
• 润滑器
• 快速排气/换向器
• 调压阀

应用

• 机器人
• 物料搬运系统
• 定制提升装置
• 工作平台
• 需要 IP67 防尘防水保护的环境
• 加工中心

技术规格

• 保持力：最多125 Nm（1100 in-lbs.）
• 执行方式：弹簧啮合、气动释放
• 防护等级：IP67
• 低回差和低惯性以实现精密保持
• 高扭转刚度和双向制动
• 快速响应，适用于安全保持
• 联轴器：带弹性体嵌件的膨胀轴/夹紧毂，适应热膨胀并提供高扭转刚度
• 适用于垂直和水平安装
