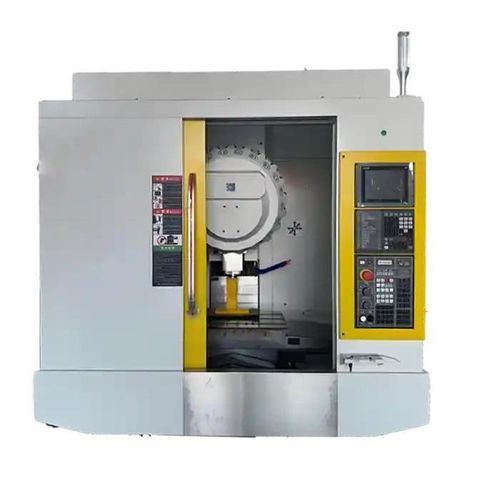

CNC数控钻孔攻丝机 TC-1065

固定式3轴用于板材

概述
TC-1065 是一款大工作台、高速的 CNC 钻孔与攻牙中心，专为高效处理超大工件或多工位夹具而设计。该机配备 20,000 rpm 高速主轴，X 轴行程 1000 mm、Y 轴行程 650 mm，及用于重型组件的宽工作台，适用于在大面积上实现高产能的精密钻孔与螺纹加工。

主要产品信息

• 工作台尺寸（长 × 宽）：1100 × 650 mm
• X / Y / Z 行程：1000 / 650 / 300 mm
• 工作台最大承载：450 kg
• 主轴转速：20,000 rpm

主要功能

• 20,000 RPM 主轴（BT30 / 可选 BT40）： 实现铝及轻合金的超高速钻孔、细牙攻丝及边缘整饰。
• X 轴 1000 mm + Y 轴 650 mm 行程： 适用于大型单件或多工夹具设置。
• 宽工作台 450 kg 承载： 在支撑大件时保持刚性与稳定性，避免变形。
• Z 轴行程 300 mm： 适合薄到中等厚度零件或浅腔钻孔。
• 控制兼容性广： 可选配 FANUC、Siemens、Mitsubishi 或 GSK 控制系统，便于全球使用。

推荐配置

• 20 位盘式换刀库（ATC），用于快速换刀与多工序钻孔循环。
• 油雾或 MQL 冷却系统，以保护刀具刃口在铝和铜攻丝时的寿命。
• 工件探测与对准套件，用于自动化基准设定并提高大工件的重复性。
• 气动夹具，用于批量生产中的快速夹紧。
• 切屑输送系统，用于处理多次深孔加工产生的碎屑。

应用案例（示例）

• 客户：工业控制柜制造商（德国）。
• 使用场景：电气外壳底板及顶盖的钻孔与攻丝。
• 配置：TC-1065 配备 20 刀位 ATC、雾冷却与定制真空夹具。
• 报告结果：60 次孔/螺纹循环在 <45 秒内完成；孔位公差 ≤ ±0.01 mm；与之前的龙门钻方案相比，循环时间约缩短 32%。

性能与精度补充信息

• 定位精度：典型 ±0.005 mm；重复精度 ±0.003 mm。
• 快速移动能力参考值约为 48–60 m/min（取决于配置）。
• 推荐用于轻金属零件（铝支架、3C 零件、散热器、手机外壳）及需要高速钻攻的精密汽车零件。

技术规格

• 型号：TC-1065 系列
• 工作台尺寸：1100 × 650 mm
• X / Y / Z 行程：1000 / 650 / 300 mm
• 工作台最大载荷：450 kg
• 主轴转速：最高 20,000 rpm（BT30 标配；BT40 可选）
• 主轴选项：高速精密主轴；可选贯通冷却（CTS）
• 控制兼容：FANUC / Siemens / Mitsubishi / GSK（可选）
• 刀库：推荐 20 位盘式 ATC（可选）
• 冷却：非铁金属攻丝建议使用油雾或 MQL
• 探测与对准：探测套件可选（可选）
• 夹紧：支持气动夹具（可选）
• 切屑处理：可选切屑输送系统（可选）
• 典型定位精度：±0.005 mm；重复精度 ±0.003 mm
• 典型快速移动：最高 48–60 m/min（取决于机型/配置）
