CNC数控钻孔攻丝机 TC-540

3轴用于金属板高速

概述

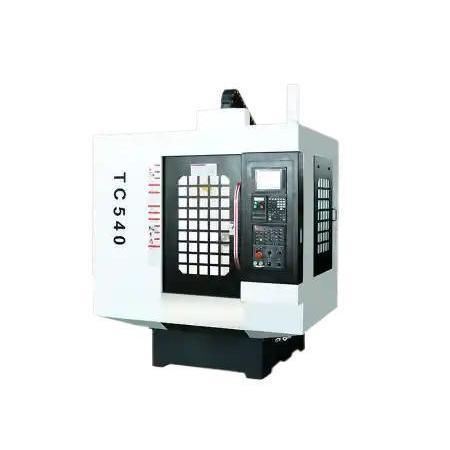

TC-540 是一款紧凑型 CNC 钻孔与攻丝加工中心，面向高速小批量零件加工。配备 20,000 rpm BT30 主轴、紧凑的 X/Y/Z 行程（500/400/300 mm）和 300 kg 承载台，结合高速旋转与精确轴控，适用于密集孔位和微细轮廓零件加工。

主要特点

• 20,000 rpm BT30 主轴：适合铝材与塑料的高速钻孔与稳定攻丝。
• 紧凑行程（X/Y/Z = 500 / 400 / 300 mm）：针对小型零件的高密度孔加工优化。
• 300 kg 承载台：支持多件夹具与批量上料。
• 轻量铸件底座与快速加速度：减少非切削时间，提升循环效率。
• 灵活的 CNC 控制兼容性：支持 FANUC、Mitsubishi、Siemens 或本地控制系统。

推荐配置

• 自动换刀机构（ATC）用于多刀序列加工。
• 油雾冷却系统以延长刀具寿命并改善攻丝表面。
• 工件探针以缩短夹具调试时间并提高定位精度。
• 防振基座垫以提升生产环境下的稳定性。
• 多工位夹具可实现每循环 8–12 件的批量加工。

应用实例

• 客户：移动配件制造商（越南）。
• 用途：铝制 SIM 托盘与机架的钻孔与攻丝。
• 配置：配备 ATC 与双夹紧夹具的 TC-540。
• 结果：托盘平均周期 22 秒；孔精度 ±0.008 mm；攻丝合格率 100%。

产品规格（表）

• 三轴行程（X/Y/Z）：500 / 400 / 300 mm
• 主轴中心线至立柱导轨面距离：466 mm
• 主轴鼻端至工作台距离：150 ~ 450 mm
• 工作台尺寸（长 × 宽）：650 × 400 mm
• 最大承载能力：300 kg
• T 型槽（数量 × 宽度 × 间距）：3 × 14 × 121 mm
• 主轴转速：20,000 rpm
• 主轴锥度：BT30
• 主轴电机功率：3.7 kW（标配） / 5.5 kW（可选）
• 快移速度（X/Y/Z）：48 / 48 / 48 m/min
• 切削进给（X/Y/Z）：10 / 10 / 10 m/min
• 刀库容量：21 把刀
• 刀具最大直径/长度/重量：φ60 mm / 200 mm / 3 kg
• 最大直径（全/相邻）：60 / 80 mm
• 机床定位精度（X/Y/Z）：0.008 mm
• 重复定位精度（X/Y/Z）：0.005 mm
• 气源：280 L/min，6–8 bar
• 总电力容量：15 KVA
• 冷却液箱容积：160 L
• 机床外形尺寸（长 × 宽 × 高）：1880 × 2600 × 2700 mm
• 机床重量（约）：3200 kg

技术参数 / 规格

• 型号 / 系列：TC-540
• 工作台尺寸：650 × 400 mm
• X / Y / Z 行程：500 / 400 / 300 mm
• 最大承载：300 kg
• 主轴转速：20,000 rpm
• 主轴锥度：BT30
• 主轴功率：3.7 kW（标配） / 5.5 kW（选配）
• 快移：48 m/min（X/Y/Z）
• 切削进给：10 m/min（X/Y/Z）
• 刀库：21 位
• 最大刀具规格：φ60 mm / 200 mm / 3 kg
• 定位精度：0.008 mm；重复精度：0.005 mm
• T 型槽：3 × 14 × 121 mm
• 气源：280 L/min @ 6–8 bar
• 总功率：15 KVA
• 冷却液容量：160 L
• 机床尺寸：1880 × 2600 × 2700 mm
• 机床重量：约 3200 kg
