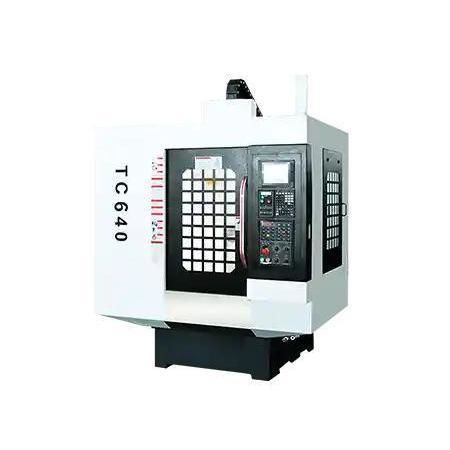

CNC数控钻孔攻丝机 TC-640

立式3轴用于板材

概述
TC-640是一款纵向CNC钻孔与攻丝中心，针对中等长度工件和多工件夹具进行了高速、精密的多孔加工优化。其配备BT30主轴（20,000 rpm）、X轴行程600 mm以及可承载300 kg的工作台，适用于夹具密集的批量生产。

主要特点

• 20,000 rpm 主轴，BT30接口，实现无毛刺钻孔与高速攻丝循环。
• X轴600 mm行程，可容纳较长工件或多件夹紧。
• 300 kg 承载台，适合中等负载治具与密集装夹。
• 紧凑的Y/Z行程（400 / 300 mm），适用于特征密集的工件。
• 可选16–20位刀库，用于多工序作业的快速换刀。

推荐配置

• 油雾或MQL系统，以提高刀具寿命并在高速攻丝时改善排屑。
• 多夹点夹具平台，用于批量钻孔或镜像件装夹。
• 可选CNC测头，实现自动工件对准与刀具补偿设定。
• 高压冷却选项，可改善表面粗糙度并延长刀具寿命。

应用案例

• 客户：欧洲智能设备制造商。
• 用途：路由器铝外壳的钻孔与攻丝加工。
• 配置：TC-640，16刀ATC + 二件夹具平台。
• 结果：48个孔/螺纹循环在30秒内完成，加工精度保持在±0.007 mm以内。

产品详情

• 工作台尺寸（长×宽）：700×400 mm
• 三轴行程（X / Y / Z）：600 / 400 / 300 mm
• 最大承载能力：300 kg
• 主轴转速：20,000 rpm

产品规格（表格视图）
工作范围 - 三轴行程 (X/Y/Z) (mm) : 600/400/300
工作范围 - 主轴鼻端到工作面距离 (mm) : 150~450
工作台 - 台面尺寸 (长×宽) (mm) : 700×400
工作台 - 最大承载 (kg) : 300
工作台 - T型槽 (槽数、槽宽、间距) : 3×14×120
主轴 - 主轴直径/锥孔 (mm) : φ100/BT30
主轴 - 主轴转速 (rpm) : 20000
主轴 - 主轴电机功率 (kW) : 3.7/5.5
速度 - 快速移动速度 (X/Y/Z 轴) (m/min) : 48/48/48
速度 - 切削进给速度 (m/min) : 10/10/10
刀库 - 刀具数量 : 21
刀库 - 刀具最大直径/长度/重量 : φ60 mm / 200 mm / 3 kg
刀库 - 最大直径（满/相邻）(mm) : 60 / 80
刀库 - 换刀时间 (s) : 1.3
机床精度 - 定位精度 (X/Y/Z) (mm) : 0.008
机床精度 - 重复定位精度 (X/Y/Z) (mm) : 0.005
其他 - 直线导轨规格 (X/Y/Z) (mm) : 30/30/35
其他 - 丝杆规格 (X/Y/Z) (mm) : 32/32/32
其他 - 伺服电机规格 (X/Y/Z) (N.m) : 9/9/22.5
其他 - 气源 / 气压 : 280 L/min, 6~8 bar
其他 - 机床总电力 (KVA) : 15
其他 - 机床外形尺寸 (XYZ) (mm) : 1880×2600×2700
其他 - 机床重量（约） (kg) : 3300

技术规格

• 型号：TC-640
• 主轴锥孔 / 接口：BT30
• 主轴转速：最高20,000 rpm
• 主轴电机功率：3.7 kW（标准）/ 5.5 kW（可选）
• X/Y/Z 行程：600 / 400 / 300 mm
• 工作台尺寸：700×400 mm
• 最大台面载荷：300 kg
• ATC 容量：最高16–20刀（可选）
• 刀库位置数：21
• 刀具最大直径/长度/重量：φ60 mm / 200 mm / 3 kg
• 快速移动速度 (X/Y/Z)：48 m/min
• 切削进给 (X/Y/Z)：10 m/min
• 定位精度：0.008 mm；重复定位：0.005 mm
• 导轨规格 (X/Y/Z)：30/30/35 mm
• 丝杆规格 (X/Y/Z)：32/32/32 mm
• 伺服扭矩 (X/Y/Z)：9 / 9 / 22.5 N·m
• 气源要求：280 L/min，6–8 bar
• 电力容量：15 KVA
• 机床约重：3300 kg
