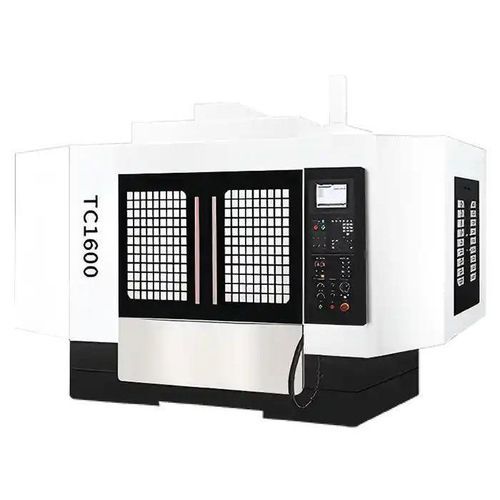

CNC数控钻孔攻丝机 TC-1600

立式3轴印刷电路板

产品概述
TC-1600系列为高速立式CNC钻孔与攻牙中心，针对小型至中型工件的快速循环加工而设计。主轴转速20,000 rpm，X轴行程1600 mm，工作台承载450 kg，适用于铝、铜及工程塑料的多孔钻削、盲孔攻牙和口袋轮廓加工。

主要产品信息

• 工作台尺寸（长 × 宽）：1700×400 mm
• 三轴行程（X / Y / Z）：1600 / 500 / 300 mm
• 最大承载能力（工作台）：450 kg
• 主轴转速：20,000 rpm
• 主轴锥度：BT30 / BT40
• 主轴电机功率：5.5 / 7.5 kW
• 刀库：21 位（刀具最大直径 φ60 mm / 长度 200 mm / 重量 3 kg）
• 快速移动速度（X/Y/Z）：30 / 48 / 48 m/min
• 切削进给速度（X/Y/Z）：10 / 10 / 10 m/min
• 整机尺寸（XYZ）：3850 × 2620 × 2370 mm
• 整机重量（约）：4100 kg
• 水箱容积：160 L
• 总电力容量：15 KVA

核心特点

• 20,000 RPM高速主轴：实现快速钻孔与攻牙，缩短循环时间并减少毛刺。
• X轴加长行程：1600 mm，适用于长件或多工位夹具。
• 紧凑的Y/Z行程：500 / 300 mm，适合复杂孔型的平板或低剖面零件。
• 450 kg工作台承载：为多件夹具或重型铝型材提供稳定支撑。
• 伺服控制轴运动：实现精确进给控制以获得细微的刀具啮合与定位。

推荐配置

• 自动换刀装置（ATC），以减少非切削时间并提升多刀具工作效率。
• 双工位托盘系统，实现连续生产（加工同时上下料）。
• 油雾或水基冷却系统，以延长刀具寿命并在高速攻牙时保证热稳定性。
• Renishaw刀具预置/探针，用于自动化刀具长度测量与工件对准。
• 防振支撑，以提升持续高速运行时的精度和机床寿命。

应用案例

• 客户：精密电子制造商（韩国）。
• 使用场景：3C产品铝框架的高速钻孔与攻牙。
• 配置示例：TC-1600 + ATC + 双托盘 + 冷却雾化系统。
• 报告结果：平均工件周期时间约减少35%，孔圆度在±0.01 mm以内，攻牙成形良好，高速运行稳定无过热及振动。

产品规格表（选取参数）
加工范围 — 三轴行程 (X/Y/Z) — 单位：mm — 1600/500/300
主轴中心线至立柱导轨面距离 — 单位：mm — 516
主轴前端至工作面距离 — 单位：mm — 150~450
工作台 — 台面尺寸（长×宽） — 单位：mm — 1700×400
最大承载能力 — 单位：kg — 450
T型槽（槽数、槽宽/间距） — — 3×14×121
主轴 — 主轴转速 — 单位：rpm — 20000
主轴锥孔 — — BT30/BT40
主轴电机功率 — 单位：kW — 5.5/7.5
速度 — 快移速度（X/Y/Z轴） — 单位：m/min — 30/48/48
速度 — 切削进给速度 — 单位：m/min — 10/10/10
刀库 — 刀具数量 — — 21
刀具最大直径/长度/重量 — — φ60mm/200mm/3kg
最大直径（满/相邻） — 单位：mm — 60/80
机床精度 — 定位精度（X/Y/Z） — 单位：mm — 0.008
机床精度 — 重复定位精度（X/Y/Z） — 单位：mm — 0.005
气源/气压 — — 280L/min 6~8bar
机床总电力容量 — 单位：KVA — 15
水箱容积 — 单位：L — 160
机床外形尺寸（XYZ） — 单位：mm — 3850×2620×2370
机床重量（约） — 单位：kg — 4100

技术参数

• 型号 / 系列：TC-1600 Series
• 主轴转速：20,000 rpm
• 主轴锥度：BT30 / BT40
• 主轴电机功率选项：5.5 kW 或 7.5 kW
• X/Y/Z 行程：1600 / 500 / 300 mm
• 工作台尺寸：1700 × 400 mm
• 最大台面载重：450 kg
• 刀库：21 位（最大刀具 φ60 mm，长度 200 mm，重量 3 kg）
• 快移：X/Y/Z = 30 / 48 / 48 m/min
• 切削进给：X/Y/Z = 10 / 10 / 10 m/min
• 定位精度：0.008 mm；重复精度：0.005 mm
• 机床尺寸（长×宽×高）：3850 × 2620 × 2370 mm
• 整机重量约：4100 kg
• 水箱：160 L；电力容量：15 KVA；气源：280 L/min，6–8 bar
