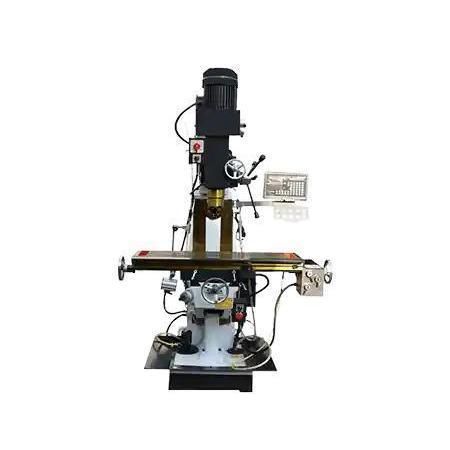

立式钻铣床 ZX7550CW

用于钢材用于金属板高精度

产品描述
ZX7550CW是一款紧凑型立式钻铣床，面向工业和教育领域的多用途加工需求设计。该机将钻孔、铣削、镗削、磨削和攻丝功能集成于一体，适用于小批量生产、工装修理和原型制造。

一般信息

• 工作台尺寸：1000×240 mm
• 端铣最大宽度：100 mm
• 最大钻孔直径：50 mm

主要特性

• 集成五种功能：钻孔、铣削、镗削、磨削、攻丝
• 垂直主轴头可旋转90°以进行角度加工
• 占地紧凑，适合车间、培训机构和工装间
• 可选：自动进给和数显（DRO）
• 铸铁底座和淬硬导轨以保证刚性和耐用性

推荐配置

• 主轴系统：变速主轴
• 工作台：T型槽工作台；±45°倾斜工作台；可选转台/分度头
• 进给系统：标准手动进给；可选电动/自动进给
• 冷却与润滑：冷却喷雾装置；可选集中自动供油
• 夹紧：标准夹具；可选快速换装夹具
• 安全与附件：高速刀塔（45°）、数显、保护罩、急停、保险锁、LED工作灯、切割片

应用案例

• 客户：工装车间（区域示例）
• 工件：用于设备检修的夹具和钢支架
• 配置：示例配置为配备DRO和自动进给的ZX7550CW
• 结果：槽铣精度 ≤±0.02 mm；由于一机多工序功能，作业时间约减少35%；在低碳钢上的表面粗糙度 Ra ≤1.6 μm
• 客户反馈：符合低产量、高品种作业的要求

技术参数 / 规格

• 工作台：1000×240 mm（T型槽可选）
• 端铣最大宽度：100 mm
• 最大钻孔直径：50 mm
• 组合功能：钻孔、铣削、镗削、磨削、攻丝
• 主轴：变速（可配置）
• 主轴头：垂直，旋转90°用于角度加工
• 工作台选项：±45°倾斜；可选转台/分度头
• 进给：标准手动；可选电动/自动
• 冷却：冷却喷雾装置
• 润滑：可选集中自动供油
• 结构：铸铁底座；淬硬导轨
• 夹紧：标准夹具；可选快速更换
• 安全：保护罩、急停、保险锁、LED工作灯
• 典型精度（示例）：槽铣 ≤±0.02 mm；表面粗糙度 Ra ≤1.6 μm（低碳钢）
