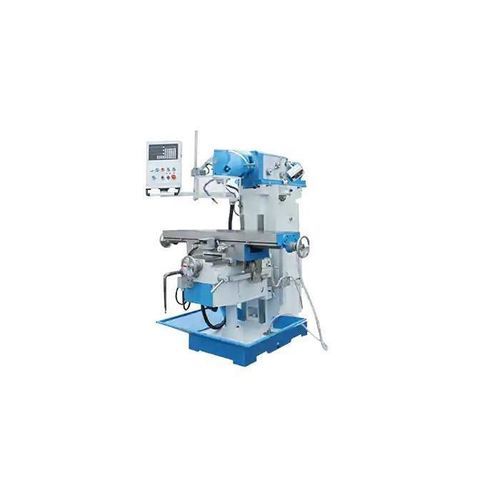

3轴铣床 XL6230C

立式立柱电机伺服

概述
XL6230系列立式摇臂（ram）铣床提供刚性且经济的加工平台，采用淬火处理的HT250铸铁摇臂和手工刮研的导轨面以保持长期精度。可选择手动操作或可选的伺服台面进给，并支持DRO和CNC改造，便于分阶段实现自动化升级。

主要特性

• 摇臂与导轨硬化处理：淬火HT250铸铁摇臂与硬化导轨，手工刮研表面，保证长期刚性与耐磨性。
• 精密进给系统：X/Y/Z轴采用硬化滑动导轨；可选预加载滚珠丝杠以提高定位精度。
• 手动操作与微调控制：大手轮与微调手柄便于精细的手工精加工。
• 伺服台面进给（可选）：可选三轴伺服进给提高重复定位精度，减轻长行程或重复切削时操作员负担。
• 可升级架构：支持安装DRO与CNC改造，允许分阶段投资以实现自动化生产。

推荐配置

• 主轴系统：调速主轴。
• 工作台：T型槽工作台；可选±45°倾斜工作台、回转工作台、坐标系支持。
• 进给系统：大手轮手动进给；支持电动进给调节及伺服台面进给。
• 冷却与润滑：冷却喷雾装置；可选自动集中润滑。
• 夹紧系统：支持标准夹具与快速换装夹具。
• 精密导轨：可选滚动导轨或滑动导轨。
• 安全与附件：防护罩、急停、保险锁、LED工作灯、分度头支持、可选高速旋转刀塔。

机型表（主要尺寸）
台面尺寸：1370×300 mm
T型槽（数/宽/节距）：3/14/80 mm
最大台面行程 X/Y/Z：1000/380/400 mm

应用案例

• 客户：工装制造商 – 印度尼西亚。
• 工件：钢制夹具底座与法兰支架。
• 配置：XL6230 配置可选DRO和伺服辅助台面进给。
• 结果：实现±0.02 mm内的尺寸稳定性；采用伺服进给后精加工时间减少25%。
• 客户反馈：“XL6230提供稳定的刚性，并为从手动到CNC辅助生产提供了明确的升级路径。”

规格 / 技术参数

• 型号：XL6230C（XL6230系列）。
• 台面尺寸：1370 × 300 mm。
• T型槽：3槽，宽度14 mm，节距80 mm。
• 最大行程（X/Y/Z）：1000 / 380 / 400 mm。
• 摇臂与导轨：硬化（淬火HT250铸铁），手工刮研表面。
• 进给选项：大手轮手动进给；可选三轴伺服台面进给；可选预加载滚珠丝杠。
• 可升级性：支持DRO及CNC改造。
• 主轴：调速主轴（推荐）。
• 工作台选项：T型槽台、±45°回转台、回转工作台及坐标系支持。
• 冷却/润滑：冷却喷雾装置；可选自动集中润滑。
• 夹紧：支持标准夹具及快速换装夹具。
• 安全/功能：防护罩、急停、保险锁、LED工作灯、分度头支持、可选高速刀塔。
