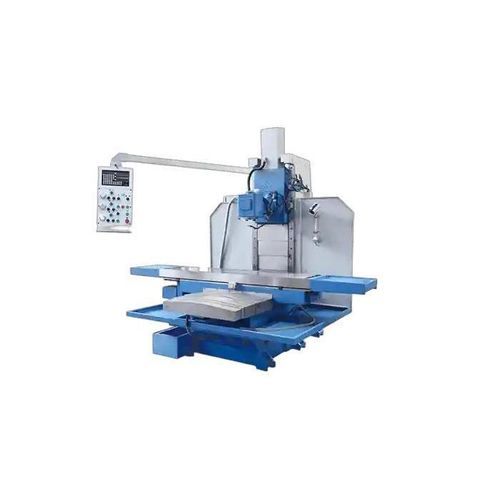

3轴数控铣床 XK715

卧式用于钢材台面固定式

概述
XK715/XK716系列CNC卧式床身铣床面向大尺寸加工需求，兼顾刚性、精度与效率。采用床身固定、立柱/刀头移动的结构，在深切和长行程切削时具有卓越的刚性。配备伺服驱动进给系统、高等级合金钢主轴组件和强冷却系统，支持垂直与卧式加工，适用于重型机械、模具制造和能源设备等行业。

主要尺寸

• 工作台尺寸：2500 × 600 mm
• 工作台行程 - X：1800 mm
• 工作台行程 - Y：700 mm

主要特点

• 大行程与承载能力：X轴1800 mm、Y轴700 mm，适用于大规格工件。
• 高精度主轴技术：高等级合金钢主轴，动平衡；预紧陶瓷轴承；油雾润滑，寿命更长。
• 高效温控系统：大覆盖的冷却液流、双级过滤与油水分离，维持稳定切削条件并降低维护。
• 先进的CNC进给机构：±0.005 mm闭环定位精度，智能伺服进给调整提高加工重复性。
• 双工位加工支持：可配置为垂直或卧式加工，搭配可选回转附件以扩展功能。

推荐配置

• 主轴系统：无级变速主轴，360°旋转头
• 工作台：大尺寸水平±45°旋转工作台
• 进给系统：三轴滚珠丝杠，手动进给可选，电动进给调节
• 冷却与润滑：冷却液喷雾系统、冷却水箱、自动电子润滑泵
• 夹紧系统：分度头、定制夹具
• 驱动系统：三轴独立伺服电机驱动
• 精密导轨：滚动导轨或滑动导轨（可配置）
• 其它（安全防护）：45°高速旋转刀塔、数字显示、分度头、E型手轮、防护罩、急停按钮、安全联锁

应用案例

• 客户：重型工程机械制造商 – 印度
• 工件：挖掘机用钢制底板与框架结构
• 配置：XK716，配第4轴CNC回转工作台及主轴冷却单元
• 结果：在1200 mm长度内保持±0.01 mm平面度；通过优化进给和回转索引，缩短加工周期25%；在多班制生产中提高零件一致性与表面光洁度
• 客户反馈：“该机在刚性与产能方面超出我们的预期。在负载下保持精度的能力使其成为我们大尺寸结构件的理想选择。”

技术参数

• 品牌：MINNUO
• 型号 / 系列：XK715/XK716 Series
• 工作台：2500 × 600 mm
• X轴行程：1800 mm
• Y轴行程：700 mm
• 主轴：高等级合金钢主轴，动平衡；预紧陶瓷轴承；油雾润滑；无级变速（推荐）
• 定位精度：±0.005 mm 闭环定位（进给系统）
• 进给驱动：三轴独立伺服电机驱动；三轴滚珠丝杠
• 工作台选项：大尺寸水平±45°旋转工作台；可选回转附件（第4轴）
• 冷却与过滤：大覆盖冷却液流，双级过滤与油水分离；冷却水箱
• 润滑：自动电子润滑泵
• 夹紧与刀具：分度头；定制夹具；45°高速旋转刀塔
• 导轨：滚动导轨或滑动导轨（可配置）
• 典型应用：重型机械零部件、模具制造、能源设备、大型结构件
