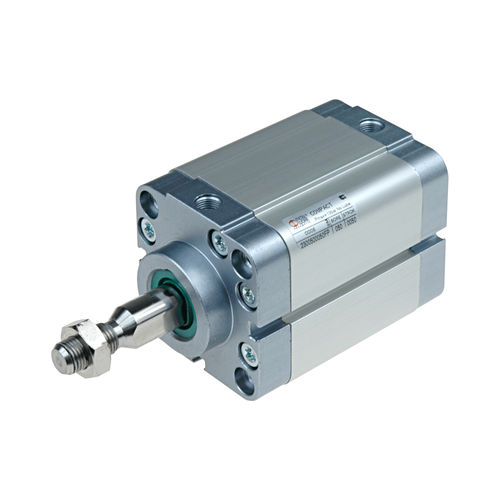

气缸 CMPC 活塞杆式螺纹柄
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 气动
- 所用技术
- 活塞, 杆式, 螺纹柄
- 配置
- 双作用, 单作用
- 材料
- 不锈钢, 阳极氧化铝
- 规范
- ISO 15552, ISO 6431
- 应用
- 工业, 导向
- 其他特性
- 紧凑型, 标准, 精准, 扁平, 大型, UNITOP, ATEX
- 运行行程
最少: 1 mm
(0.039 in)最多: 500 mm
(19.685 in)- 镗孔
32 mm, 40 mm, 50 mm, 63 mm, 80 mm
(1.26 in, 1.57 in, 1.97 in, 2.48 in, 3.15 in)- 压力
10 bar
(145.04 psi)- 扭矩
0.2 Nm, 0.4 Nm, 1 Nm
(0.148 ft.lb, 0.295 ft.lb, 0.738 ft.lb)- 工作温度
最少: -10 °C
(14 °F)最多: 80 °C
(176 °F)
产品介绍
倾斜型用于使固定在活塞杆上的物体保持一定角度，并在规定范围内施加扭矩。
双平面气缸的活塞杆有两个相对的纵向表面，完全由不锈钢制成。气缸的前端包括一个烧结青铜衬套，与活塞杆啮合并防止其旋转。特殊的聚氨酯垫圈可确保气密性和除尘效果。
与方形或六角形活塞杆相比，这种技术解决方案的气密性和可靠性更高。
这些紧凑型气缸有以下型号：
- 带或不带 Mognet
- 固定中心距符合 ISO 15552（原 ISO 6431）或法国标准 NFE 49-004-1 和 2 (UNITOR)。
特殊的外形设计和外螺纹头拧在衬垫上的事实提供了极佳的导向性。由于锚点范围广，因此有多种固定方式可供选择。可伸缩的磁性限位开关可安装在气缸的插槽中，用于测量位置。
每包数量： 0
最小订货量0
计量单位：个
密封： 聚氨酯垫圈
---
