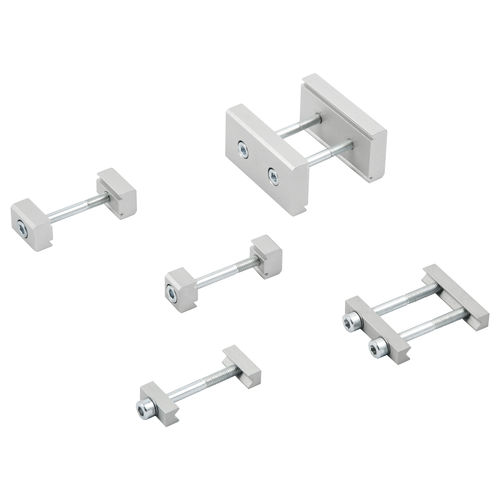

汽缸固定元件 V-Lock

金属

V-Lock系列的金属工作产品可以使用K型固定系统或QS固定系统，由Montech® Quick-Set进行连接。 这两种模块系统是互补的，可以互换的。 V-Lock系统保证了准确和可重复的定位，甚至是纵向的定位。一个空心钥匙可以插入组件（f8/H7联接）中燕尾槽的横向凹槽中。 使用K型元件连接的组件彼此之间稍有分离（两个组件的相邻表面之间至少有0.4毫米的距离），以便在装配过程中能够自我定心。 QS固定元件允许在装配过程中进行纵向调整，而不会将装配人员限制在一个特定的位置上。在这里，元件也是分离的，但与K系统相比，分离的幅度更大--8毫米或22毫米，取决于所选择的连接元件。 这两个系统都能提供快速和准确的联接，由于采用燕尾榫，所以非常坚固和抗震，不需要特别设计的适配器。 螺丝都是可触及的，所以组件很容易拆卸。 对于非常高的负载，有一个6毫米的实心方键，公差为f8（见附件），可以放置在相邻V-Lock元件的自由槽之间。
