5轴CNC加工中心 CV5
立式CAT4030工具

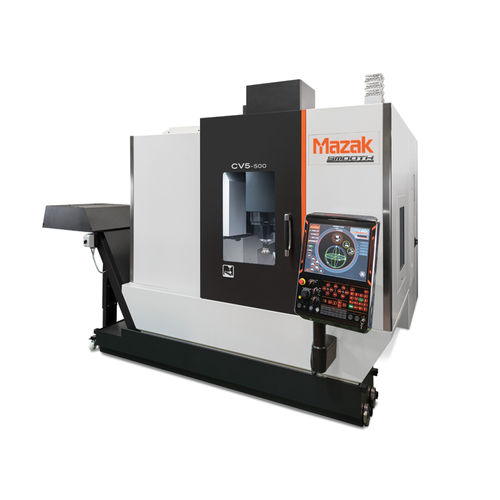

5轴CNC加工中心 - CV5 - Mazak/马扎克 - 立式 / CAT40 / 30工具
5轴CNC加工中心 - CV5 - Mazak/马扎克 - 立式 / CAT40 / 30工具
5轴CNC加工中心 - CV5 - Mazak/马扎克 - 立式 / CAT40 / 30工具 - 图像 - 2
5轴CNC加工中心 - CV5 - Mazak/马扎克 - 立式 / CAT40 / 30工具 - 图像 - 3
5轴CNC加工中心 - CV5 - Mazak/马扎克 - 立式 / CAT40 / 30工具 - 图像 - 4
5轴CNC加工中心 - CV5 - Mazak/马扎克 - 立式 / CAT40 / 30工具 - 图像 - 5
添加到我的收藏夹
添加到产品对比表

产品规格型号

轴数量
5轴
卧式/立式
立式
主轴头
CAT40
工具数量
30工具
应用
用于重型作业
其他特性
高性能, 高刚性, 可自动更换工具
X轴

730 mm, 800 mm
(28.74 in, 31.5 in)

Y轴

450 mm, 590 mm
(17.72 in, 23.23 in)

Z轴

550 mm
(21.65 in)

转速

12,000 rpm
(75,398 rad.min-1)

输出功率

11 kW, 18.5 kW
(14.96 hp, 25.15 hp)

X轴进给速度

36,000 mm/min
(23.62 in/s)

Y轴进给速度

36,000 mm/min
(23.62 in/s)

Z轴进给速度

36,000 mm/min
(23.62 in/s)

最大台面负荷

200 kg, 400 kg
(441 lb, 882 lb)

工具重量(最大)

8 kg
(17.6 lb)

总重量

7,000 kg, 8,000 kg
(15,432.36 lb, 17,636.98 lb)

整体长度

2,581 mm, 2,806 mm
(101.6 in, 110.5 in)

整体宽度

2,335 mm
(91.9 in)

总高度

3,013 mm
(118.6 in)

产品介绍

两侧支撑的刚性耳轴设计适用于重型加工 工作台、刀库和维护区的通道畅通无阻,便于操作 可轻松集成到各种自动化系统中 高精度和稳定性 旋转 B 轴和 C 轴的独特滚动运动可增强扭矩,同时消除反向间隙,从而实现高性能和高精度加工。 使用 MAZATROL 对话语言轻松编程 宽敞的工作包络面,适用于大型工件 自动化友好 CV5-500 配备了铣床辅助装置 (MA),可实现无人值守和熄灯运行。 侧面装载门可轻松与各种自动化系统集成。 便于人工干预、人工操作和维护

---
