5轴CNC加工中心 UD-400/5X
立式立柱HSK-E40

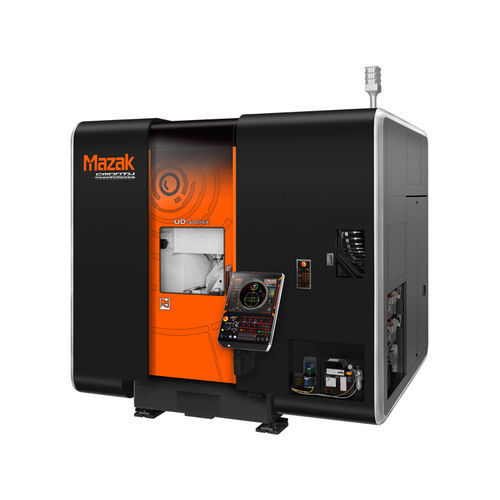

5轴CNC加工中心 - UD-400/5X  - Mazak/马扎克 - 立式 / 立柱 / HSK-E40
5轴CNC加工中心 - UD-400/5X  - Mazak/马扎克 - 立式 / 立柱 / HSK-E40
5轴CNC加工中心 - UD-400/5X  - Mazak/马扎克 - 立式 / 立柱 / HSK-E40 - 图像 - 2
5轴CNC加工中心 - UD-400/5X  - Mazak/马扎克 - 立式 / 立柱 / HSK-E40 - 图像 - 3
5轴CNC加工中心 - UD-400/5X  - Mazak/马扎克 - 立式 / 立柱 / HSK-E40 - 图像 - 4
添加到我的收藏夹
添加到产品对比表

产品规格型号

轴数量
5轴
卧式/立式
立式
结构
立柱
主轴头
HSK-E40
工具数量
40工具, 80工具
其他特性
高速, 精准, 微加工
X轴

550 mm
(21.65 in)

Y轴

400 mm
(15.75 in)

Z轴

350 mm
(13.78 in)

转速

45,000 rpm
(282,743 rad.min-1)

输出功率

11 kW, 13.8 kW
(14.96 hp, 18.76 hp)

最大房间高度

300 mm
(12 in)

X轴进给速度

48,000 mm/min
(31.5 in/s)

Y轴进给速度

48,000 mm/min
(31.5 in/s)

Z轴进给速度

48,000 mm/min
(31.5 in/s)

工具重量(最大)

2 kg
(4.4 lb)

总重量

15,000 kg
(33,069.34 lb)

整体长度

3,540 mm
(139.4 in)

整体宽度

2,970 mm
(116.9 in)

总高度

2,800 mm
(110.2 in)

产品介绍

专为高速微精密和模具加工而设计 完全对称的龙门结构,机床底座和立柱采用矿物铸件,带轴心冷却的 45,000 min -1 高速主轴,可抑制加工时的发热和振动。能够进行长期、稳定的超精密加工。 马扎克为模具的高速加工而开发的 CNC/软件技术,尤其适用于自由曲面加工领域,这些功能共同实现了高生产率,提升了加工表面的质量。
