5轴CNC加工中心 VERSATECH
立式双柱式BT 50

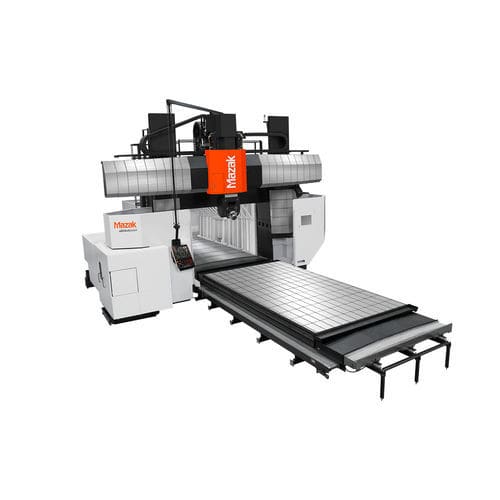

5轴CNC加工中心 - VERSATECH - Mazak/马扎克 - 立式 / 双柱式 / BT 50
5轴CNC加工中心 - VERSATECH - Mazak/马扎克 - 立式 / 双柱式 / BT 50
5轴CNC加工中心 - VERSATECH - Mazak/马扎克 - 立式 / 双柱式 / BT 50 - 图像 - 2
5轴CNC加工中心 - VERSATECH - Mazak/马扎克 - 立式 / 双柱式 / BT 50 - 图像 - 3
5轴CNC加工中心 - VERSATECH - Mazak/马扎克 - 立式 / 双柱式 / BT 50 - 图像 - 4
5轴CNC加工中心 - VERSATECH - Mazak/马扎克 - 立式 / 双柱式 / BT 50 - 图像 - 5
5轴CNC加工中心 - VERSATECH - Mazak/马扎克 - 立式 / 双柱式 / BT 50 - 图像 - 6
5轴CNC加工中心 - VERSATECH - Mazak/马扎克 - 立式 / 双柱式 / BT 50 - 图像 - 7
5轴CNC加工中心 - VERSATECH - Mazak/马扎克 - 立式 / 双柱式 / BT 50 - 图像 - 8
添加到我的收藏夹
添加到产品对比表

产品规格型号

轴数量
5轴
卧式/立式
立式
结构
双柱式
主轴头
BT 50, CAT50
工具数量
30工具
应用
用于大型工件
其他特性
高效率
X轴

4,000 mm, 5,000 mm, 9,000 mm
(157.48 in, 196.85 in, 354.33 in)

Y轴

3,600 mm, 4,600 mm
(141.73 in, 181.1 in)

Z轴

710 mm
(27.95 in)

转速

8,000 rpm
(50,265 rad.min-1)

输出功率

30 kW, 40 kW
(40.79 hp, 54.38 hp)

X轴进给速度

15,000 mm/min, 30,000 mm/min
(9.84 in/s, 19.69 in/s)

Y轴进给速度

30,000 mm/min
(19.69 in/s)

Z轴进给速度

30,000 mm/min
(19.69 in/s)

最大台面负荷

43,000 kg
(94,799 lb)

工具重量(最大)

25 kg
(55.1 lb)

总重量

最少: 59,700 kg
(131,615.97 lb)

最多: 113,100 kg
(249,342.82 lb)

整体长度

10,525 mm, 13,025 mm, 16,525 mm, 21,030 mm, 25,030 mm
(414.4 in, 512.8 in, 650.6 in, 828 in, 985.4 in)

整体宽度

7,506 mm, 7,916 mm, 8,440 mm
(295.5 in, 311.7 in, 332.3 in)

总高度

6,650 mm
(261.8 in)

产品介绍

5 轴加工头可实现高精度多面加工,无需更换角度头 可根据加工用途选择三种类型的主轴 高速进给30 m/min(X、Y、Z 轴)

PDF产品目录

该产品还没有PDF产品手册

查看Mazak的所有产品目录
