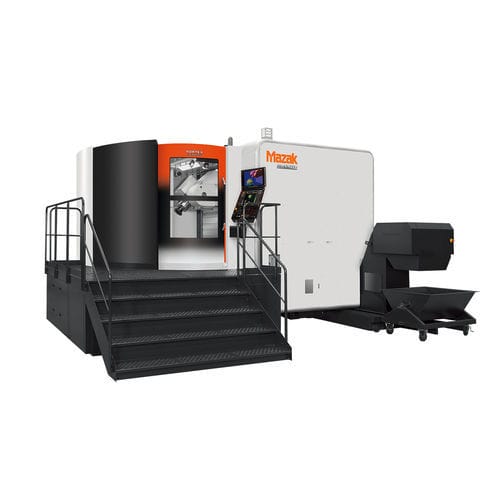

5轴CNC加工中心 VORTEX i-V立式BT 50CAT50
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 主轴头
- BT 50, CAT50
- 应用
- 用于重型作业, 用于大型工件
- 其他特性
- 高速, 高效率
- X轴
1,425 mm
(56.1 in)- Y轴
1,050 mm
(41.34 in)- Z轴
1,050 mm
(41.34 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
30 kW, 37 kW
(40.79 hp, 50.31 hp)- 最大房间高度
1,000 mm
(39 in)- X轴进给速度
52,000 mm/min
(34.12 in/s)- Y轴进给速度
52,000 mm/min
(34.12 in/s)- Z轴进给速度
52,000 mm/min
(34.12 in/s)- 最大台面负荷
1,500 kg
(3,307 lb)- 工具重量(最大)
30 kg
(66.1 lb)- 总重量
30,850 kg, 32,650 kg
(68,012.61 lb, 71,980.93 lb)- 整体长度
7,618 mm, 7,677 mm
(299.9 in, 302.2 in)- 整体宽度
5,086 mm, 5,441 mm
(200.2 in, 214.2 in)- 总高度
3,753 mm
(147.8 in)
产品介绍
过去需要多个工序的零件加工，现在只需一次设置即可完成。这不仅减少了在制品库存，缩短了交货时间，而且提高了同步加工精度。
除了多曲面加工外，还可以进行 5 轴自由曲面加工。
