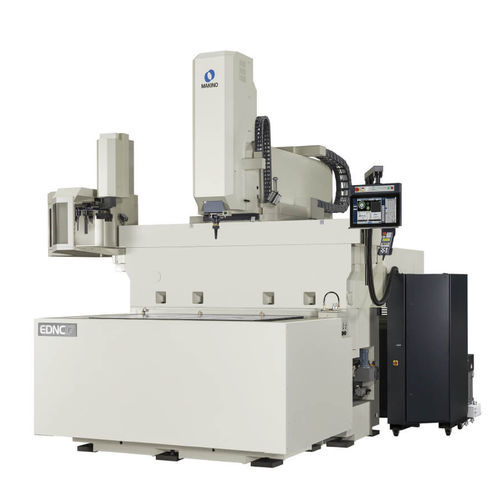

电火花穿孔机 EDNC17

SEDM高精度高速

概述
Makino EDNC17 为沉没电极式电火花加工机（EDM），用于大型模具和工装，具有加长的 X/Y 行程和宽敞的工作槽区域。机床采用固定工作台并将介电液储槽集成于底座铸件中，以缩小占地并提升热稳定性，从而保证稳定的加工精度。可编程四面升降工作槽提供良好工件装卸通道，降低自动化需求。最大可容纳工件重量 10,000 kg，或尺寸达 2,500 × 1,600 mm 的工件。

Z 轴、刀库与加工性能
EDNC17 使用 Makino 的 HS-Rib 高速 Z 轴，跳跃速度可达 20 m/min，最大加速度 1.0G，适用于肋形电极细节加工，并能够显著缩短加工周期。Z 轴配备芯冷式滚珠丝杠及专用闭环冷却单元，以在 800 mm 全行程内维持深度控制精度。自动换刀（ATC）提供 8、16、32 容量选项，安装于工作槽外，不限制行程或加工能力。

控制与发生器技术
该机配置 SuperSpark IV 与 HyperCut 发生器技术，并采用 Makino 的 Hyper-i 控制系统，配备 24" 级高清触摸屏的图形化界面，操作直观类似智能终端。机上支持包括 EDM Assist 数字手册、视频教程，以及用于图形化调整加工条件的 E-Tech Doctor 功能。

技术规格（公制）
工作台：2,000 x 1,350 mm；X：1,700 mm Y：1,150 mm Z：800 mm
快速移动：5,000 mm/min
最大工件重量：10,000 kg
ATC 容量：8、16、32
油槽尺寸：2,500 x 1,600 x 800 mm
最大电极重量：100 kg
最大可用电流：60A ~ 240A

技术规格（英制）
工作台：78.7" x 53.2"；X：66.9" Y：45.3" Z：31.5"
快速移动：197 ipm
最大工件重量：22,046 lbs
ATC 容量：8、16、32
油槽尺寸：98.4" x 63.0" x 31.5"
最大电极重量：220 lbs
最大可用电流：60A ~ 240A

关键特性 / 技术数据

• 型号：EDNC17
• 制造商 / 品牌：Makino
• 工作台（公制）：2,000 x 1,350 mm
• 工作台（英制）：78.7" x 53.2"
• X 轴行程：1,700 mm (66.9")
• Y 轴行程：1,150 mm (45.3")
• Z 轴行程：800 mm (31.5")
• 快速移动：5,000 mm/min (197 ipm)
• 最大工件重量：10,000 kg (22,046 lbs)
• 油槽尺寸：2,500 x 1,600 x 800 mm (98.4" x 63.0" x 31.5")
• 最大电极重量：100 kg (220 lbs)
• ATC 容量选项：8、16、32（安装于油槽外）
• 最大可用电流：60A ~ 240A
• Z 轴：HS-Rib 高速 Z 轴，跳跃速度最高 20 m/min，加速度 1.0G
• Z 轴行程：800 mm (31.5")，配备芯冷滚珠丝杠及专用闭环冷却单元
• 发生器：SuperSpark IV 与 HyperCut
• 控制：Hyper-i 控制系统，24" 级高清触摸屏，EDM Assist 数字手册、视频教程与 E-Tech Doctor 支持工具
• 设计：固定工作台，底座铸件中集成介电液储槽以增强热稳定性
• 最大工件容纳（示例）：可加工重量达 22,000 lbs 的工件或尺寸达 2,500 x 1,600 mm 的大型工件
