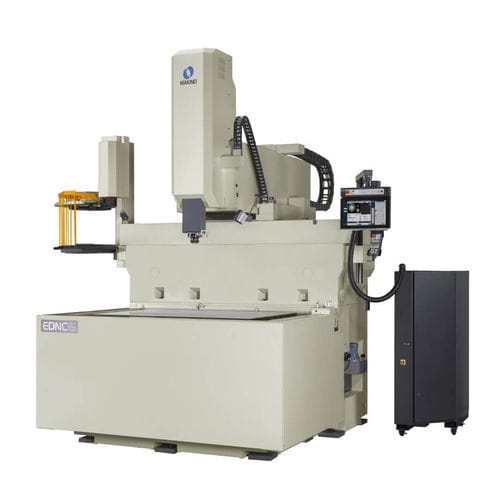

穿孔电火花加工机 EDNC15高速高效率CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 其他特性
- CNC数控, 高速, 高效率
- X轴
1,500 mm
(59.06 in)- Y轴
700 mm
(27.56 in)- Z轴
500 mm, 800 mm
(19.69 in, 31.5 in)
产品介绍
概述控制和放电加工技术产品亮点和选件可选配外部 ATC 系统（ATC 位于工作槽外部，不会对行程或加工造成限制）。 可选配 HS-Rib 高速 Z 轴，可将小细节的加工时间缩短 60%；包括专用闭环冷却器和核心冷却滚珠丝杠 Z 轴，允许以 800 mm 的行程实现高达 20 m/min 的高速跳跃运动。 四面可编程升降工作槽简化了装载/卸载和机器人集成。 底座铸件中的集成式介质蓄水池提高了热稳定性并减少了占地面积。
技术规格（工作台 - 公制）技术规格（表格 - 英文）特性/技术参数 型号：EDNC15 机床类型：沉降片电火花加工 工作台尺寸（公制）：2,000 x 1,000 毫米 工作台尺寸（英制）： 78.7" x 39.4" 行程（公制，技术规格工作台）：X 1,500 毫米，Y 700 毫米，Z 500 毫米（选项：800 毫米） 行程（英制，段落）：X59.0"，Y27.6"，Z19.7"（选项：31.5"） 快速移动：5,000 毫米/分钟（197 英寸/分钟） 最大工件重量：10,000 千克（22,046 磅） ATC 能力选项：8、16、32 油箱尺寸（公制）：2,500 x 1,400 x 800 毫米 油箱尺寸（英制）： 4" x 55.1" x 2,500 mm 98.4 英寸 x 55.1 英寸 x 31.5 英寸 最大电极重量：100 千克（220 磅） 最大可用安培数：60A - 240A 控制：牧野 Hyper-i 控制装置，带 24" 级触摸屏、嵌入式 EDM 辅助数字手册和 E-Tech Doctor EDM 技术：SuperSpark™ IV、HyperCut 可选 HS-Rib 高速 Z 轴：跳动速度高达 20 m/min，行程 800 mm，包括闭环冷却器和核心冷却滚珠丝杠 Z 轴 底座铸件中的集成式电介质储液器，具有热稳定性 。
---
