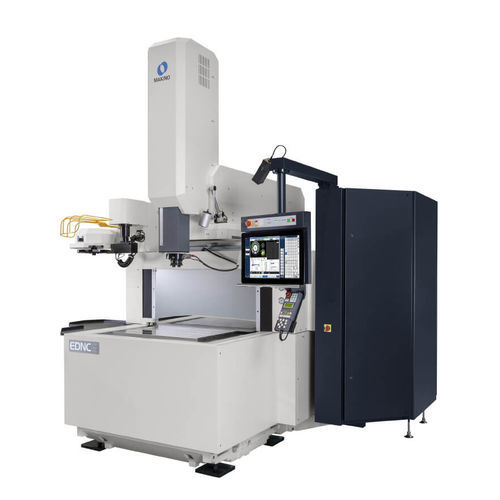

电火花穿孔机 EDNC6

穿孔高速电极更换器

概述
EDNC6为沉头电火花加工机，相较于EDAF系列具有更大的X/Y/Z行程和更大的工作油槽。标准配置采用三面可编程升降工作油槽，位于工作台下方，可容纳最大1,000 × 750 mm（39” × 29”）的工件。可选宽油槽并配可编程前门，支持最大1,400 × 900 mm（55” × 35”）的大件。该设计便于进入工作区和固定工作台，加快工件装夹并简化过程监控。介电液储槽集成于底座铸件内，以提升热稳定性并减少占地空间。

功能
控制：Hyper-i 控制系统，采用 HyperCut 与 SuperSpark™ IV 技术。界面：大尺寸高清触摸屏，图形化操作界面并集成在线数字手册。支持：E-Tech Doctor 帮助功能与在线学习系统便于操作员查阅。选件：安装在油槽外部的外置自动换刀器（ATC），以保留完整机床行程。机械：可选 HS-Rib Z 轴配置，采用芯冷式滚珠丝杠以减少小电极细节的粗加工时间；跳跃运动可达 20 m/min，1.5G 加速度。

技术规格（概要表）
工作台：800 x 550 mm
X：650 mm Y：450 mm Z：350 mm（选件 500 mm）
快速进给：5,000 mm/min
工件最大重量：1,500 kg
ATC 容量：16 或 32 把刀具
油槽尺寸：1,100 x 750 x 450 mm（宽油槽选项支持至 1,400 x 900 mm）
电极最大重量：100 kg
最大可用电流：60 A 至 240 A

特点 / 技术规格

• 工作台尺寸（公制）：800 x 550 mm
• 行程（公制）：X = 650 mm；Y = 450 mm；Z = 350 mm（选件 500 mm）
• 快速进给：5,000 mm/min（197 ipm）
• 工件最大重量：1,500 kg（3,307 lbs）
• ATC（自动换刀器）容量：16 或 32 把刀具
• 油槽尺寸（公制）：1,100 x 750 x 450 mm（宽油槽选项支持至 1,400 x 900 mm）
• 电极最大重量：100 kg（220 lbs）
• 最大可用电流：60 A 至 240 A
• 控制系统：Hyper-i，配备 HyperCut 与 SuperSpark™ IV；集成数字手册、E-Tech Doctor 帮助及在线学习
• 可选 HS-Rib Z 轴：跳跃运动可达 20 m/min，1.5G 加速度，芯冷式滚珠丝杠
• 介电液储槽集成于底座铸件内以提高热稳定性
