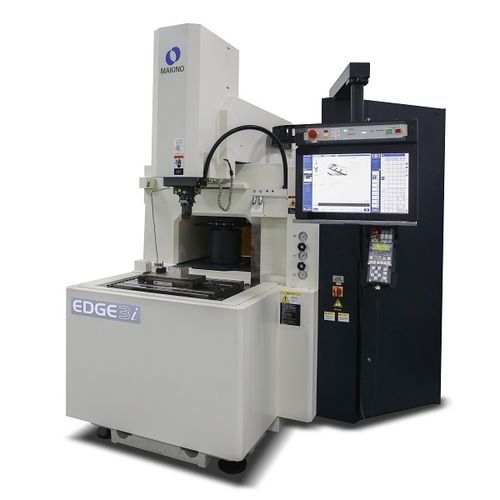

穿孔电火花加工机 EDGE3i

精准CNC数控

概述
EDGE3i 沉浸式电火花加工机（sinker EDM）通过四面可编程升降工作槽和固定工作台，提供开放且无阻碍的加工区访问，实现沉浸式电火花加工中的稳定可重复精度。

设计与占地
将介电液储槽集成于基座铸件中以减少占地，取消外部储槽。标配介电冷却器。ATC（Automatic Tool Change）刀库置于X/Y结构下方内部，以提升工艺效率并支持长时间无人值守运行。

操作界面与控制
配备 Makino Hyper-i 控制：24 英寸宽高清触摸屏，具备类似智能手机的直观操作。集成支持功能包括用于烧蚀条件调整的互动式 E-Tech Doctor、控制器内可查看的教学视频，以及带 LED 显示和急停的高级手持 Handbox，便于安全、精确的手动操作。

工艺与性能技术
EDGEi 系列采用先进工艺技术以提升零件质量与生产率：SuperSurface 与 SuperEdge 发电机技术可实现均匀表面和优良冶金质量；Makino IES（Intelligent Expert System）与 SuperSpark4 的自适应功率与跳动控制，可稳定 EDM 放电过程，减少电极磨损并优化循环时间与精度。

应用
适用于需要可重复精度、占地小、能高效无人运行并对表面与边缘质量有严格要求的沉浸式电火花加工场景，尤其适合模具与工装制造。

技术参数

• 工作台尺寸（公制）：600 x 450 mm — 工作行程（公制）：X: 450 mm，Y: 300 mm，Z: 320 mm
• 快速进给（公制）：5,000 mm/min
• 工件最大重量：800 kg
• ATC 容量：5、8、16
• 油槽尺寸：800 x 550 x 350 mm
• 下落槽：有
• 电极最大重量：50 kg
• 最大可用电流：80 A
• 工作台尺寸（英制）：23.6" x 17.7" — 工作行程（英制）：X: 17.7"，Y: 11.8"，Z: 12.6"
• 快速进给（英制）：197 ipm
• 工件最大重量（英制）：1,764 lbs
• 电极最大重量（英制）：110 lbs
