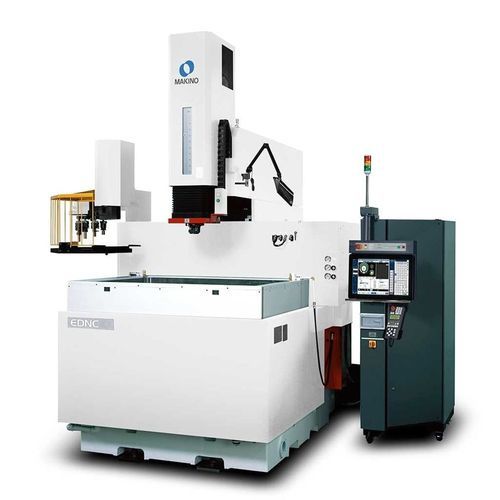

电火花穿孔机 EDNC10

高精度高速精准

概述 EDNC10 是一款成形放电加工机（die-sinker EDM），提供扩展的 X/Y/Z 行程，具有标准槽和宽槽两种配置。标准槽可容纳最大 1,500 x 1,100 mm（59.1" x 43.3"）的工件，宽槽选件可容纳最大 2,000 x 1,100 mm（78.7" x 43.3"）的工件。机器配备三面可编程升降工作槽和固定工作台，便于无阻碍接近工作槽。介电液储槽集成在机床基座铸件中，节省占地并提高热稳定性。坚固的机身结构可实现对最大 3,000 kg（6,614 lbs）重型工件的高精度加工。

控制与软件 EDNC10 搭载 Hyper-i 控制系统，配备大型高清触摸屏、精简的图形流程和直观的操作界面。关键功能包括 HyperCut、SuperSpark™ IV、板载电子手册和 E‑Tech Doctor，用于支持操作与工艺优化。

性能选项

• HS-Rib 高速 Z 轴：跳跃运动最高可达 20 m/min，1.5G 加速度，滚珠丝杠冷却以提高深度控制并减少加工时间（某些工序可减少约 60%）。
• 可选 ATC（自动换刀）系统以提高无人值守运行和充分利用机床行程。
• 可选槽体配置以增加工件容量（标准槽 vs 宽槽）。

设计与能力

• 三面可编程升降工作槽以改善可达性。
• 固定工作台以提高刚性和加工精度。
• 介电液储槽集成于基座铸件中以提高热稳定性并节省占地。
• 可加工最大 3,000 kg（6,614 lbs）重型工件。

技术规格

• 工作台 / 行程：工作台 1,300 x 950 mm — X: 1,000 mm，Y: 600 mm，Z: 500 mm。
• 槽体尺寸：标准 1,500 x 1,100 x 500 mm（59.1" x 43.3" x 19.7"）；宽槽选件适用于最大 2,000 x 1,100 mm（78.7" x 43.3"）的工件。
• 快速移动速度：5 m/min（197"/min）。
• 最大工件重量：3,000 kg（6,614 lbs）。
• ATC 容量：8 或 16（可选自动换刀配置）。
• 最大电极重量：100 kg（220 lbs）。
• 最大可用电流：60 A – 240 A。
• 控制：Hyper-i 控制系统，具备 HyperCut 和 SuperSpark™ IV；板载电子手册及 E‑Tech Doctor；大型高清触摸屏。
• 高速选项：HS-Rib Z 轴 — 跳跃运动至 20 m/min，1.5G；滚珠丝杠芯冷却以实现热控制与深度精度。
