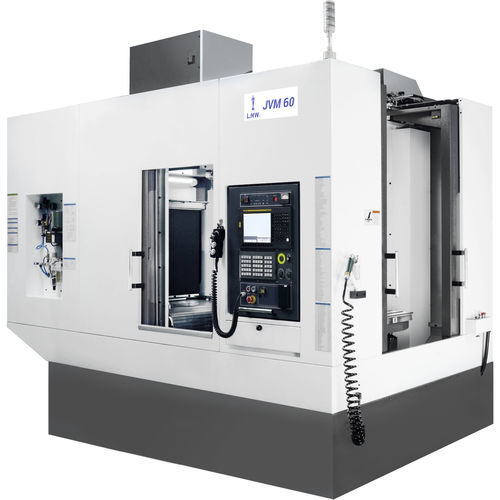

3轴数控铣床 JVM 60立式BT4020工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40
- 工具数量
- 20工具
- 相关功能
- 切割
- X轴
640 mm
(25.2 in)- Y轴
460 mm
(18.11 in)- Z轴
600 mm
(23.62 in)- 转速
6,500 rpm
(40,841 rad.min-1)- 输出功率
最少: 7.5 kW
(10.2 hp)最多: 11 kW
(14.96 hp)- X轴进给速度
30,000 mm/min
(19.69 in/s)- Y轴进给速度
30,000 mm/min
(19.69 in/s)- 最大台面负荷
350 kg
(772 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 重复精度
0.003 mm
(0.00012 in)- 换刀时间
3 s
- 总重量
6,500 kg
(14,330.05 lb)- 整体长度
3,320 mm
(130.7 in)- 整体宽度
2,380 mm
(93.7 in)- 总高度
3,050 mm
(120.1 in)
产品介绍
行程
主轴鼻部与台面的距离 - 毫米 - 200 - 800
工作台
工作台尺寸 - 毫米 - 700 x 1200
托盘尺寸 - 毫米 - (2-700 x 500)
工作台装载能力 - 公斤 - 2 x 350
T槽尺寸 x 间距 - 数目 x 毫米 x 毫米 - 5 x 18 x 100
转轴
最大。主轴扭矩（连续/间隔） - Nm - 54/105
进给系统
切削进给速度 - m/min - 10
滚珠丝杠(X轴)的直径x间距 - 毫米 - ∅40 x 16
自动换刀装置
相邻刀具的最大直径 - mm - 80
无相邻刀具的最大直径 - mm - 150
最大的刀具长度刀具长度 - mm - 300
精度
定位精度（X/Y/Z） - 轴 - 毫米 - ±0.010
数控系统
控制器 - 类型 - 三菱/西门子/Fanuc
---
