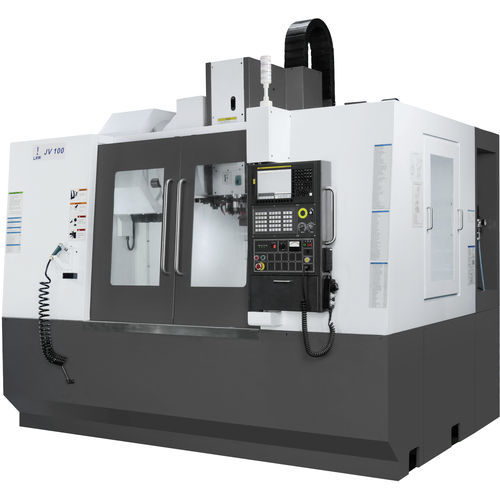

3轴数控铣床 JV 100立式BT4020工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT40
- 工具数量
- 20工具
- 应用
- 用于切割机
- X轴
1,050 mm
(41 in)- Y轴
540 mm
(21 in)- Z轴
600 mm
(24 in)- 转速
5,000 rpm
(31,416 rad.min-1)- 输出功率
11 kW, 15 kW
(14.96 hp, 20.39 hp)- X轴进给速度
36,000 mm/min
(24 in/s)- Y轴进给速度
36,000 mm/min
(24 in/s)- 最大台面负荷
800 kg
(1,764 lb)- 工具重量(最大)
8 kg
(17.6 lb)- 重复精度
0.003 mm
(0 in)- 换刀时间
3.5 s
- 总重量
5,500 kg
(12,125.42 lb)- 整体长度
3,100 mm
(122 in)- 整体宽度
2,820 mm
(111 in)- 总高度
3,165 mm
(124.6 in)
产品介绍
行程
主轴鼻部与台面的距离 - 毫米 - 125 - 725
工作台
工作台尺寸 - 毫米 - 1200 × 560
T 槽尺寸 x 间距 - 数目 x 毫米 x 毫米 - 5 x 18 x 100
转轴
最大。主轴扭矩（连续/间隔） - Nm - 78/143
进给系统
切削进给率 - 米/分钟 - 10
滚珠丝杠的直径x间距 - 毫米 - ∅40 x 12
自动换刀装置
相邻刀具的最大直径 - mm - 80
不含相邻刀具的最大刀具直径 - mm - 125
刀具最大直径刀具长度 - mm - 250
精度
定位精度（X/Y/Z） - 轴 - 毫米 - ±0.010
数控系统
控制器 - 类型 - 三菱/西门子/Fanuc
---
