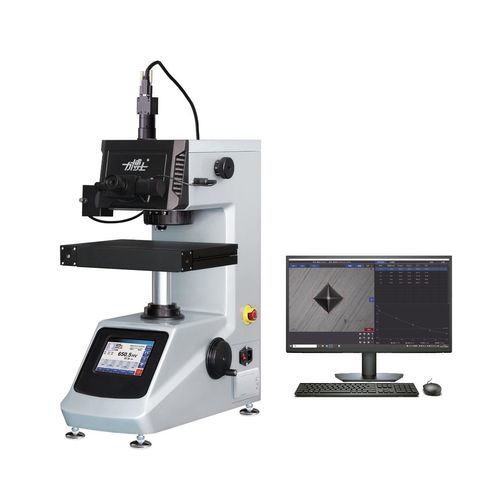

Knoop努氏Vickers/维氏硬度计 QHV-1000TPTA

微观维氏台式用于薄板材料

产品概述 QHV-1000TPTA 型全自动显微维氏硬度计将机械、光学与计算机技术相结合，实现数显的 HV/HK 全自动硬度测试。支持物镜与压头的自动切换、基于图像的对角线长度自动输入、自动硬度计算、数据存储、显示、打印与硬度换算。适用于微小金属件、薄片、金属箔、硬化层及表面处理（电镀、氮化、渗碳、氰化）以及需低试验力测试的非金属材料（珠宝、陶瓷、玻璃）。

功能与特点 可图像处理的显微硬度计，配备高精度自动平台，实现自动对焦、自动加载/保荷/卸载、可编程打点路径与自动报表生成。实验结果与图像可导出或通过网络传输，适用于实验室流程与质量控制追溯。

产品优势

• 自动化操作：自动对焦、转塔切换及压痕图像自动测量，保证重复性。
• 集成控制：PC 软件控制，鼠标操作并支持报表生成。
• 工作台控制灵活：X/Y/升降支持手动、电动或电脑控制。
• 全景扫描：扫描样品表面生成全景图以快速定位测试点。
• 曲面修正：多种修正模式以减小曲面测试误差。
• 多维数据分析：硬度换算方法、实时结果曲线与统计分析。
• 自定义测试与报表：用户可定义测试类型、参数与数据格式。
• 渗碳层分析：根据硬度阈值自动计算并展示渗碳层深度。
• 网络化数据处理：自动计算、存储、打印及电子报表导出。

详细参数（关键项） 型号：QHV-1000TPTA 全自动显微维氏硬度计
维氏标尺：HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
试验力（N）：0.098、0.2452、0.4903、0.9807、1.961、2.942、4.904、9.807
试验力（gf）：10、25、50、100、200、300、500、1000
试验力选择：旋钮选择；当前试验力在屏幕显示
加载控制：自动（加载/保荷/卸载）
转塔：物镜与压头自动切换
硬度读取：电脑显示压痕图像并自动测量
对焦：自动对焦
保荷时间：0–99 秒可调
测试模式：HV / HK（维氏 / 努氏）
硬度范围：5–3000 HV
试件最大高度：105 mm
压痕中心至机壳距离：110 mm
光学测量系统：物镜 10×（观察），40×（测量）；总放大倍数 100×（观察），400×（测量）；测量范围 0–200 μm；分辨值 0.025 μm
XY 坐标试台：尺寸 100×100 mm；行程 25×25 mm；分辨率 0.01 mm
自动试台：尺寸 312×225 mm；X 向行程 110 mm；Y 向行程 90 mm
试台移动控制方式：手动、电动或计算机控制（X、Y、升降）
光源：12V/20W，PWM 调光
节能模式：可设置自动待机时间
电源：220V 50Hz
外形尺寸（长×宽×高）：525×330×620 mm
重量：36 kg
执行标准：GB/T 4340.2；ISO 6507；ASTM E92

基本配置 / 随机附件

• 主机：QHV-1000TPTA（1 台）
• 维氏压头（1 件）
• 物镜：10×、40× 各 1 件
• 10× 数显测微目镜（1 件）
• 十字坐标试台（1 件）
• 调平螺钉 M10×25（4 件）
• 水平仪（1 件）
• 内六角扳手 2.5 mm、3 mm（各 1 件）
• 螺丝刀：十字 5×75、一字 4×75
• 标准维氏硬度块：700–800 HV1（1 块）、400–600 HV0.2（1 块）
• 防尘罩（1 件）
• 熔断器 2A（2 件）及备件卤素灯 12V/20W（1 件）
• 电源线（1 根）
• 薄片试台（1 件）
• 平口钳与细丝支架（各 1 件）
• 沉头内六角螺钉 M5×12（4 件，不锈钢）
• 大/小 V 形块（各 1 件）
• 合格证、使用说明书、装箱单（各 1 份）
• 维氏自动平台、电脑及硬度测量系统（各 1 套）

技术规格

• 型号：QHV-1000TPTA
• 测量方法：Vickers（HV）与 Knoop（HK）
• 力值范围：10–1000 gf（8 档可选）/ 对应 N 值
• 自动功能：加载/保荷/卸载、转塔切换、自动对焦、压痕图像自动测量、报表生成
• 光学放大倍数：观察 100×；测量 400×
• 测量范围与分辨率：0–200 μm；分辨值 0.025 μm
• XY 试台精度：分辨率 0.01 mm；行程按规定
• 数据处理：自动计算、存储、显示、打印、硬度换算、电子报表生成、网络传输
• 电源：220V 50Hz
• 外形及重量：525×330×620 mm；36 kg
• 符合标准：GB/T 4340.2、ISO 6507、ASTM E92
