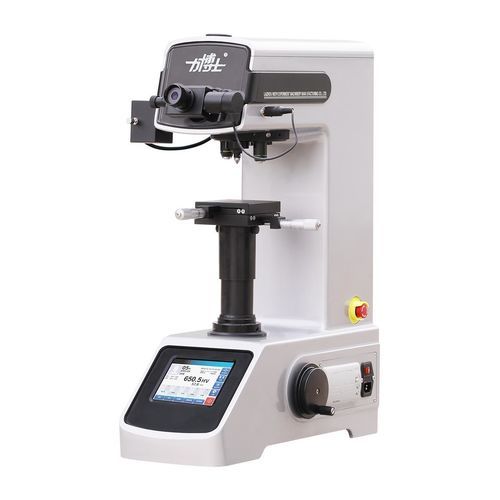

Vickers维氏硬度计 HV series

台式用于玻璃用于陶瓷

产品概述
HV-5/10/30/50TPTA 系列集机械、光学与计算机子系统于一体，用于维氏硬度测试。HV-5TPTA、HV-10TPTA、HV-30TPTA 与 HV-50TPTA 覆盖试验力范围从 1.961 N 到 490.3 N，适用于薄金属零件、薄板、金属箔、导线、涂层、氮化层及玻璃、珠宝、陶瓷等非金属材料。设备支持自动加载循环、目镜测微人工测量压痕，以及多种通信接口以便数据导出与系统集成。

产品优势

• 自动化：自动物镜/压头切换，电机转塔实现自动加载/保荷/卸载序列。
• 测量与计算：触摸屏输入压痕对角线，自动计算硬度值、统计测量次数并支持硬度换算。
• 数据互联：内置打印机、RS‑232、以太网、USB 与蓝牙，支持字符与数值数据传输并可对接上位机或 MES 系统。
• 光学系统：双通道光学设计，支持 10×/20×/40× 物镜与 10× 目镜，配置不同可实现最高约 400× 的测量放大倍数。
• 多语言操作：内置多种语言界面，便于实验室与生产现场使用。

详细参数（表格）
产品型号：HV-5TPTA / HV-10TPTA / HV-30TPTA / HV-50TPTA
试验力 (HV-5TPTA)：1.961 N、2.942 N、4.903 N、9.807 N、19.61 N、24.52 N、29.42 N、49.03 N (0.2 kgf、0.3 kgf、0.5 kgf、1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf)
标尺 (HV-5TPTA)：HV0.2、HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5
试验力 (HV-10TPTA)：2.942 N、4.903 N、9.807 N、19.61 N、24.52 N、29.42 N、49.03 N、98.07 N (0.3 kgf、0.5 kgf、1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf、10 kgf)
标尺 (HV-10TPTA)：HV0.3、HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10
试验力 (HV-30TPTA)：4.903 N、9.807 N、19.61 N、24.52 N、29.42 N、49.03 N、98.07 N、196 N、294.2 N (0.5 kgf、1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf、10 kgf、20 kgf、30 kgf)
标尺 (HV-30TPTA)：HV0.5、HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30
试验力 (HV-50TPTA)：9.807 N、19.61 N、24.52 N、29.42 N、49.03 N、98.07 N、196 N、294.2 N、490.3 N (1 kgf、2 kgf、2.5 kgf、3 kgf、5 kgf、10 kgf、20 kgf、30 kgf、50 kgf)
标尺 (HV-50TPTA)：HV1、HV2、HV2.5、HV3、HV5、HV10、HV20、HV30、HV50
加载控制：自动（加载/保荷/卸载）
保荷时间：0–60 秒可调
转塔方式：自动转塔
试件最大高度：110 mm（拆除加长套后 200 mm）
压头中心到机壁距离：130 mm
试台升降方式：手动
光学系统：物镜（10×/20×/40× 可选），目镜 10×；配置不同测量总放大倍数可达 400×
测量分辨率：0.025 μm（表中）；部分模式示值分辨率可达 0.0625 μm
试台参数：XY 坐标试台 100 × 100 mm，行程 25 × 25 mm，分辨率 0.01 mm
光源：12 V / 20 W
电源：220 V 50 Hz
外形尺寸：500 × 330 × 660 mm
整机重量：55 kg

特性 / 技术规格

• 系列：HV-5TPTA、HV-10TPTA、HV-30TPTA、HV-50TPTA。
• 适用材料：微小金属件、薄板、金属箔、导线、电镀层、氮化层、玻璃、珠宝、陶瓷等。
• 通信接口：以太网、蓝牙、RS‑232、USB、内置打印机，便于数据输出与系统对接。
• 自动化功能：自动转塔、自动加载/保荷/卸载循环。
• 测量方式：目镜测微人工测量压痕对角线并由系统计算硬度值，支持硬度换算。
• 光学与分辨率：双通道光学系统，物镜可选；放大倍数与分辨率依配置而定。
• 标准负荷与标尺：根据型号支持 HV0.2 至 HV50 的标尺与相应试验力范围。
• 电源与外形：220 V 50 Hz；500 × 330 × 660 mm；约 55 kg。
