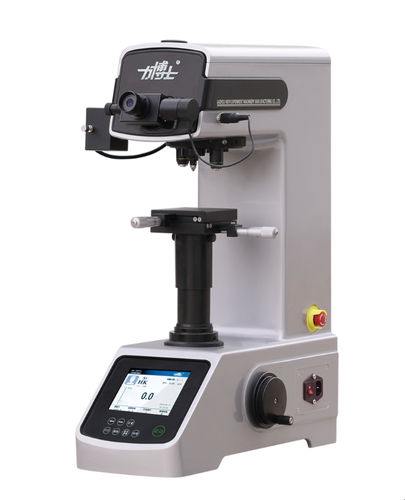

宏观维氏硬度计 HV series微观维氏台式用于薄板材料
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 微观维氏, 宏观维氏
- 安装类型
- 台式
- 应用产品
- 用于陶瓷, 用于小型零件, 用于玻璃, 用于薄板材料
- 其他特性
- 液晶数字显示, 自动, 带打印机, PCT触摸屏, 信息化
- 规范
- ISO 6507
- 负载
最多: 50 kgf
最少: 0.2 kgf
- 有效高度
110 mm, 200 mm
(4.3 in, 7.9 in)- 可用宽度
100 mm
(3.9 in)- 重量
55 kg
(121.3 lb)
产品介绍
产品概述
HV-5/10/30/50MPTA型维氏硬度计适合于测试金属结构，包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层。它还可用于测试诸如玻璃、珠宝和陶瓷等用洛氏测试方法及其它相对大试验力测试无法测试的非金属材料。特别的是，它能遵循金属的结构，测试感应硬化或渗碳硬化等材料的内部硬度。HV-5/10MPTA型维氏硬度计是光机电一体化的高新技术产品，该硬度计造型新颖，具有良好的可靠性、可操作性和重复性，是测试维氏硬度的理想产品。该机采用高倍率光学测量系统和光学双通道结构，光电、光偶传感等新技术。通过触摸屏操作，可自动输入测量压痕的长度、在液晶显示屏上可显示试验力、试验力保持时间、测量次数、硬度值等。
详细参数
试验力：
HV-5MPTA — 适用硬度：HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5；对应力值：1.961N, 2.942N, 4.903N, 9.807N, 19.61N, 24.52N, 29.42N, 49.03N
HV-10MPTA — 适用硬度：HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10；对应力值：2.942N, 4.903N, 9.807N, 19.61N, 24.52N, 29.42N, 49.03N, 98.07N
HV-30MPTA — 适用硬度：HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30；对应力值：4.903N, 9.807N, 19.61N, 24.52N, 29.42N, 49.03N, 98.07N, 196N, 294.2N
HV-50MPTA — 适用硬度：HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50；对应力值：9.807N, 19.61N, 24.52N, 29.42N, 49.03N, 98.07N, 196N, 294.2N, 490.3N
加载控制：自动（加载/保荷/卸载）
转塔：自动转塔
保荷时间：5~60秒可调（5秒为增量）
测试模式：HV/HK
试件最大高度：110mm（卸除加长套后200mm）
压痕中心至机壁距离：130mm
目镜：10X
放大倍数：200X400X / 100X400X / 100X200X / 100X200X（可选组合）
测量分辨率：0.025μm
卤素灯亮度：可调
XY坐标试台：尺寸：100×100（mm），行程：25×25（mm），分度值：0.01mm
光源：12V/20W
节能模式：当机器超过5分钟没有任何操作时，卤素灯将关掉，按运行界面任意位置可唤醒
电源：220V 50Hz
总尺寸：500×330×660（mm），重量：55KG
特殊配置：内置打印机，区间报警
执行标准：GB/T 4340.2 ISO 6507 ASTM E92
基本配置
caractéristiques / spécifications techniques
HV-5/10/30/50MPTA型维氏硬度计适合于测试金属结构，包括微小的零件、薄板、金属箔、电线、薄硬化层和电镀层。它还可用于测试诸如玻璃、珠宝和陶瓷等用洛氏测试方法及其它相对大试验力测试无法测试的非金属材料。特别的是，它能遵循金属的结构，测试感应硬化或渗碳硬化等材料的内部硬度。HV-5/10MPTA型维氏硬度计是光机电一体化的高新技术产品，该硬度计造型新颖，具有良好的可靠性、可操作性和重复性，是测试维氏硬度的理想产品。该机采用高倍率光学测量系统和光学双通道结构，光电、光偶传感等新技术。通过触摸屏操作，可自动输入测量压痕的长度、在液晶显示屏上可显示试验力、试验力保持时间、测量次数、硬度值等。
详细参数
试验力：
HV-5MPTA — 适用硬度：HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5；对应力值：1.961N, 2.942N, 4.903N, 9.807N, 19.61N, 24.52N, 29.42N, 49.03N
HV-10MPTA — 适用硬度：HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10；对应力值：2.942N, 4.903N, 9.807N, 19.61N, 24.52N, 29.42N, 49.03N, 98.07N
HV-30MPTA — 适用硬度：HV0.5, HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30；对应力值：4.903N, 9.807N, 19.61N, 24.52N, 29.42N, 49.03N, 98.07N, 196N, 294.2N
HV-50MPTA — 适用硬度：HV1, HV2, HV2.5, HV3, HV5, HV10, HV20, HV30, HV50；对应力值：9.807N, 19.61N, 24.52N, 29.42N, 49.03N, 98.07N, 196N, 294.2N, 490.3N
加载控制：自动（加载/保荷/卸载）
转塔：自动转塔
保荷时间：5~60秒可调（5秒为增量）
测试模式：HV/HK
试件最大高度：110mm（卸除加长套后200mm）
压痕中心至机壁距离：130mm
目镜：10X
放大倍数：200X400X / 100X400X / 100X200X / 100X200X（可选组合）
测量分辨率：0.025μm
卤素灯亮度：可调
XY坐标试台：尺寸：100×100（mm），行程：25×25（mm），分度值：0.01mm
光源：12V/20W
节能模式：当机器超过5分钟没有任何操作时，卤素灯将关掉，按运行界面任意位置可唤醒
电源：220V 50Hz
总尺寸：500×330×660（mm），重量：55KG
特殊配置：内置打印机，区间报警
执行标准：GB/T 4340.2 ISO 6507 ASTM E92
基本配置
- 1 主机：维氏硬度计 ×1 台
- 2 维氏压头 ×1 件
- 3 物镜 ×2 件
- 4 附件箱（含 10x数显测微目镜） ×1 件
- 5 十字坐标试台 ×1 件
- 6 水平调节螺钉 M10x25 ×4 件
- 7 水平泡 ×1 件
- 8 内六角扳手 2.5mm ×1 件
- 9 内六角扳手 3mm ×1 件
- 10 十字螺丝刀 5x75 ×1 把
- 11 一字螺丝刀 5x75 ×1 把
- 12 标准维氏硬度块 700-800HV1 ×1 块
- 13 标准维氏硬度块 400-600HV0.2 ×1 块
- 14 防尘罩 ×1 个
- 15 熔断器 2A ×2 件（备件）
- 16 卤素灯泡 12V/20W ×1 件（备件）
- 17 薄片夹持台 ×1 件
- 18 平口夹持台 ×1 件
- 19 细丝夹持台 ×1 件
- 20 电源线 ×1 根
- 21 合格证 ×1 份
- 22 使用说明书 ×1 份
- 23 装箱单 ×1 份
caractéristiques / spécifications techniques
- 产品型号/系列：HV-5/10/30/50MPTA（多种试验力型号可选，覆盖微小到较大负荷范围）
- 适用硬度范围：从HV0.2到HV50，各型号覆盖不同硬度刻度
- 试验力对应值：1.961N ~ 490.3N（视型号与刻度而定，详见各型号对应力值）
- 加载控制方式：自动（加载/保荷/卸载）
- 转塔：自动转塔，便于切换物镜/压头
- 保荷时间可调：5~60秒，步进5秒
- 测试模式：支持HV和HK
- 测量系统：高倍率光学测量系统，光学双通道结构，含光电/光偶传感技术
- 测量分辨率：0.025μm
- 目镜放大：10X；物镜组合可实现多种放大倍数（示例：200X等）
- XY工作台：100×100 mm，行程25×25 mm，分度值0.01 mm
- 光源与照明：卤素灯 12V/20W，亮度可调，含节能自动熄灯功能
- 电源要求：220V 50Hz
- 外形与重量：500×330×660 mm，约55 kg
- 可选/特殊配置：内置打印机、区间报警等
- 操作与显示：触摸屏操作，自动输入压痕测量长度，液晶显示试验力、保荷时间、测量次数、硬度值等
- 执行标准：GB/T 4340.2，ISO 6507，ASTM E92
